开关电源内部结构与设计详解

01开关电源概述

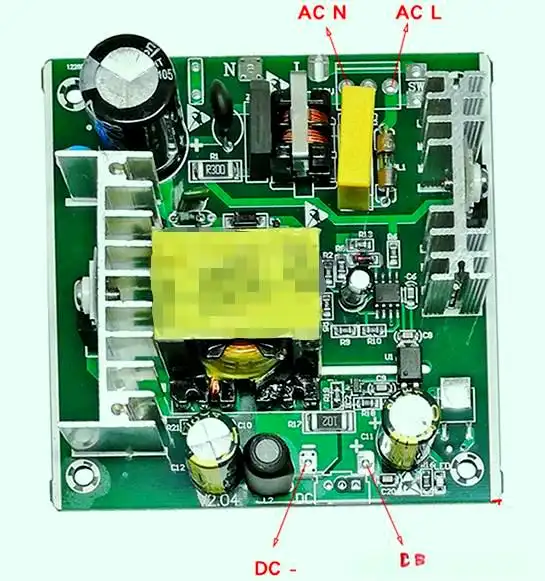

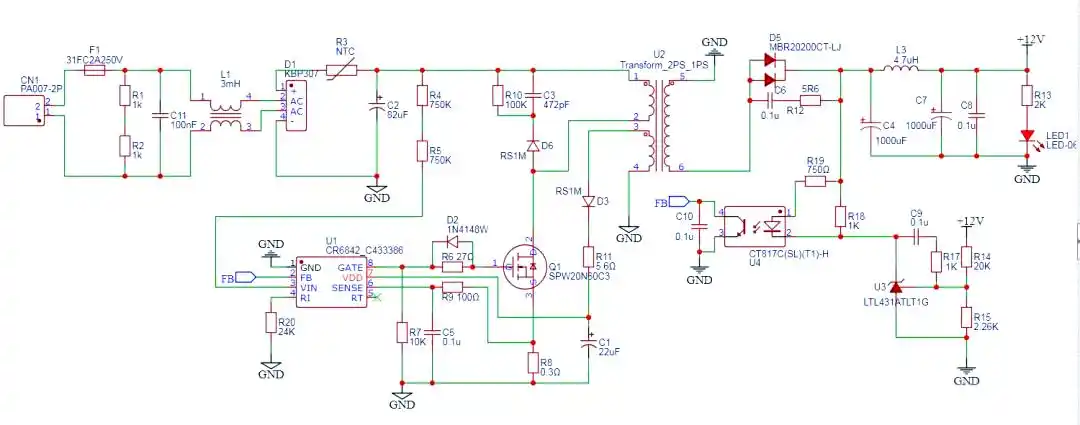

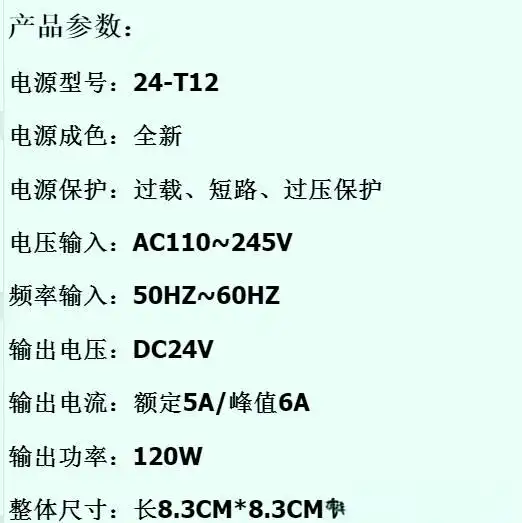

近日，在某宝购入一款AC-DC开关电源后，我尝试向卖家索取其原理图，以便在出现故障时能够自行修复。然而，卖家表示无法提供。对此，我深感不能坐视不理。因此，我综合运用网络资源和板子上的丝印，自行绘制了这款开关电源的原理图。

开关电源基础

开关电源，这一利用现代电子电力技术的电源类型，通过控制开关管开通与关断的时间比率，维持稳定的输出电压。它通常由脉冲宽度调制（PWM）控制IC和MOSFET构成，这两种核心组件共同协作，确保电源的高效稳定运行。

开关电源类型

线性稳压器，也被称为LDO，其传输元件工作在线性区，无开关跳变，且仅限于降压转换。而开关稳压器则不同，其传输器件为开关（场效应管），在每个周期内完全接通和完全切断，内部包含电能储能元件如电感或电容，支持降压、升压及降压-升压等多种拓扑。值得注意的是，由于能量不会凭空消失，损耗的能量最终会转化为热能，因此在电路中需要增加散热片。然而，在开关模式的开关电源中，这一问题得到了有效缓解，不仅提高了效率，还降低了热管理难度。

开关稳压器实现原理

开关稳压器通过控制系统（负反馈）来维持稳定的输出电压。当电压上升时，控制系统会通过负反馈将其降低；而当电压下降时，系统则会自动提升电压。这种自动调节的机制构成了一个闭环控制系统，其中PWM（脉宽调制）和PFM（频率调制）等技术发挥着关键作用。PWM是一种通过周期性改变开关的导通与关断时间来调节输出电压的方法，其简单而高效，广泛应用于开关电源中。

02降压开关电源设计

设计实例

在电子行业中，降压开关电源是一种常见的电源设计类型。其核心原理在于通过高频切换和精确控制占空比，实现输出电压的稳定降低。这种设计不仅简化了电源系统，还提高了能量的转换效率。接下来，我们将通过一个简化的降压开关电源实例，深入探讨其工作原理和设计要点。

03反激式变换器

重要波形分析

在反激式变换器中，关键波形对于理解和优化电路性能至关重要。这些波形不仅揭示了电路的工作状态，还为设计者提供了调整和改进的依据。通过仔细分析各个波形的特点，我们可以更深入地了解反激式变换器的运行机制，从而设计出更高效、稳定的电源系统。

单端反激式电源

接下来，我们将探讨单端反激式开关电源的工作原理。如图所示，单端反激式开关电源的电路设计独特，其中高频变化器的磁芯仅在磁滞回线的一侧工作。当开关管导通时，高频变压器T的初级绕组会产生上正下负的感应电压，此时整流二极管D1处于截止状态，能量在初级绕组中得以存储。

单端反激式开关电源以其低成本和20-100W的输出功率脱颖而出，能够同时输出多种电压，并展现出优秀的电压调整率。

04开关电源组件解析

EMI电路与滤波

市电在接入PC开关电源时，首要经过的是瞬态滤波电路。这里所提及的EMI，即电磁干扰，主要采用共模滤波器进行应对。该滤波器包含共模电容，用以将两条输入线上的共模电流引导至大地。

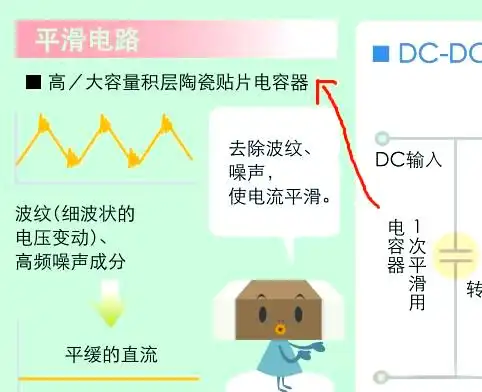

整流滤波电路

经过整流桥的整流作用，交流电被转化为脉动直流电。随后，通过C2滤波，脉动直流电得到进一步净化，形成较为纯净的直流电压。

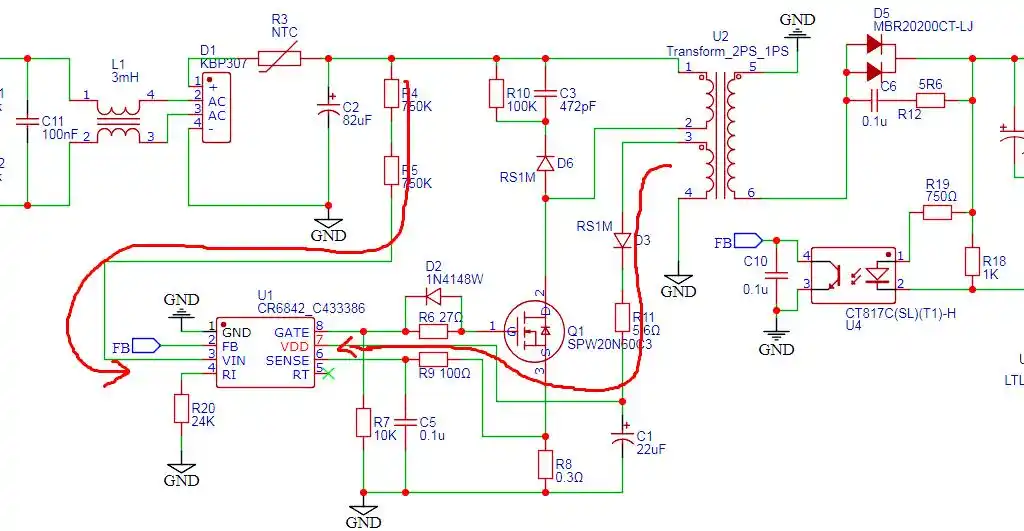

启动电路与保护

在探讨启动电路时，我们发现通过启动电阻启动电源，以及使用NTC热敏电阻抑制浪涌电压，提供了有效的保护措施。

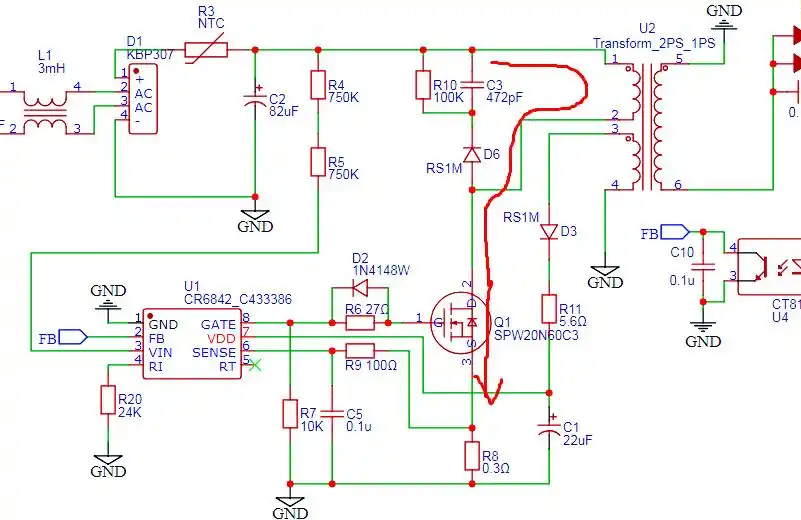

开关特性与优化

在开关电源中，MOS管在驱动电路中实现快速关断，通过优化其关断过程，使得能量能够更快、更安全地释放，减少高频信号对直流分量信号的干扰。

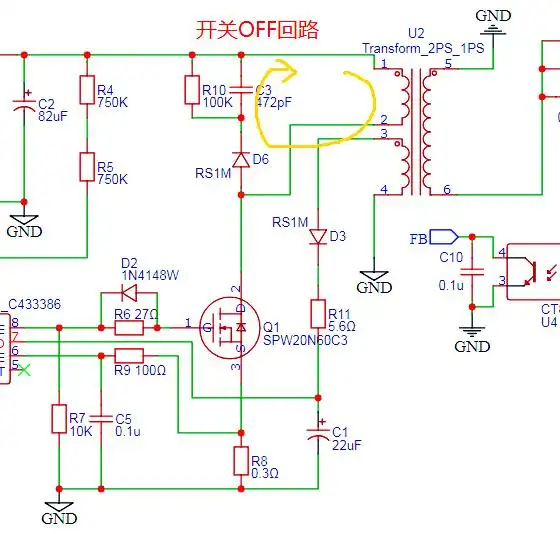

同步整流与滤波

在同步整流滤波电路中，D5作为整流二极管，其作用是确保电流的单向导通。而C6与R12串联后，与二极管并联，形成了一个吸收回路，抑制方向峰值电压。

光耦与稳压设备

光耦与TL431协同工作，在开关电源中负责电压反馈电路的搭建与调控。通过这种协同工作，可以实现对电压的精准监控和调节，从而实现稳压的效果。
