从零设计一块自己的STM32开发板：新手也能学会的完整指南

几乎每个嵌入式工程师都用过 STM32 的现成开发板——Nucleo、Blue Pill、各种最小系统板。它们够用，但当你想把项目真正做成产品、想要自定义形状尺寸、想加上专属的传感器和接口时，你迟早要面对那个绕不开的问题： 怎么从零设计一块属于自己的 STM32 板？

Hackster.io 上的 RoboticWorx 写了一份 面向初学者的完整指南 ——从芯片选型、原理图、四层 PCB，一直到 用钢网和热板手工焊接 ，全流程不省略，预计耗时 12 小时。

它最颠覆认知的一个观点，是关于选型的：

"newer technologies make manufacturing harder things (like more flash) easier, which can help bring the price down."（新工艺让"做更难的东西"（比如更大的 Flash）变得更容易，反而能把价格压下来）

也就是说—— 更新的 STM32 往往更便宜，性能还更强 。作者也很诚恳地给了前置建议：如果没做过类似项目，强烈建议先用 Arduino 练几个，一上来就深入容易让人不知所措。下面顺着原文脉络拆解。

选型认知

1. 这块板用的主控：STM32H573RIT6

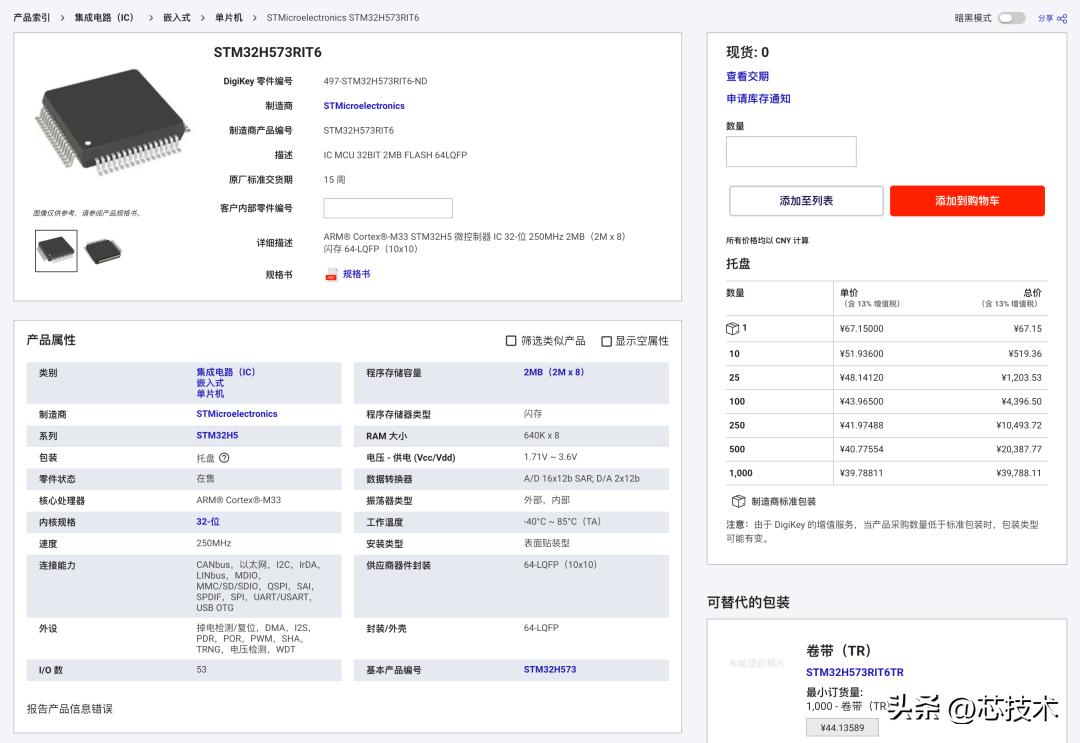

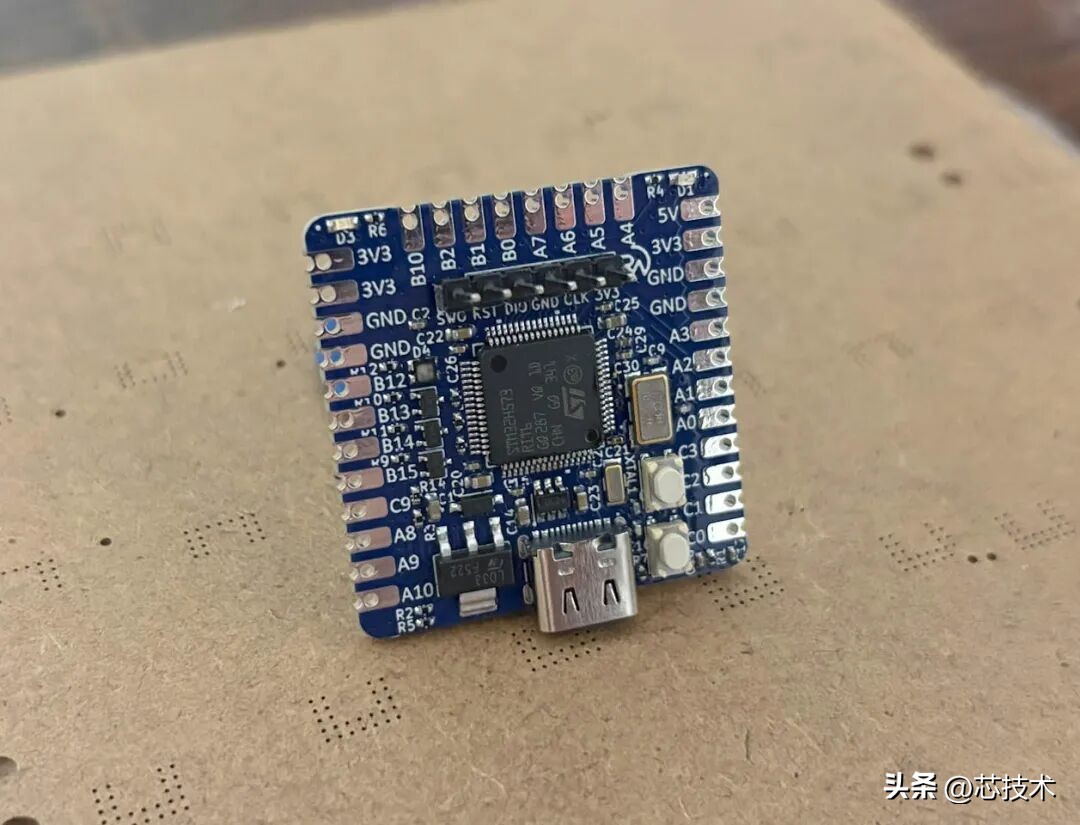

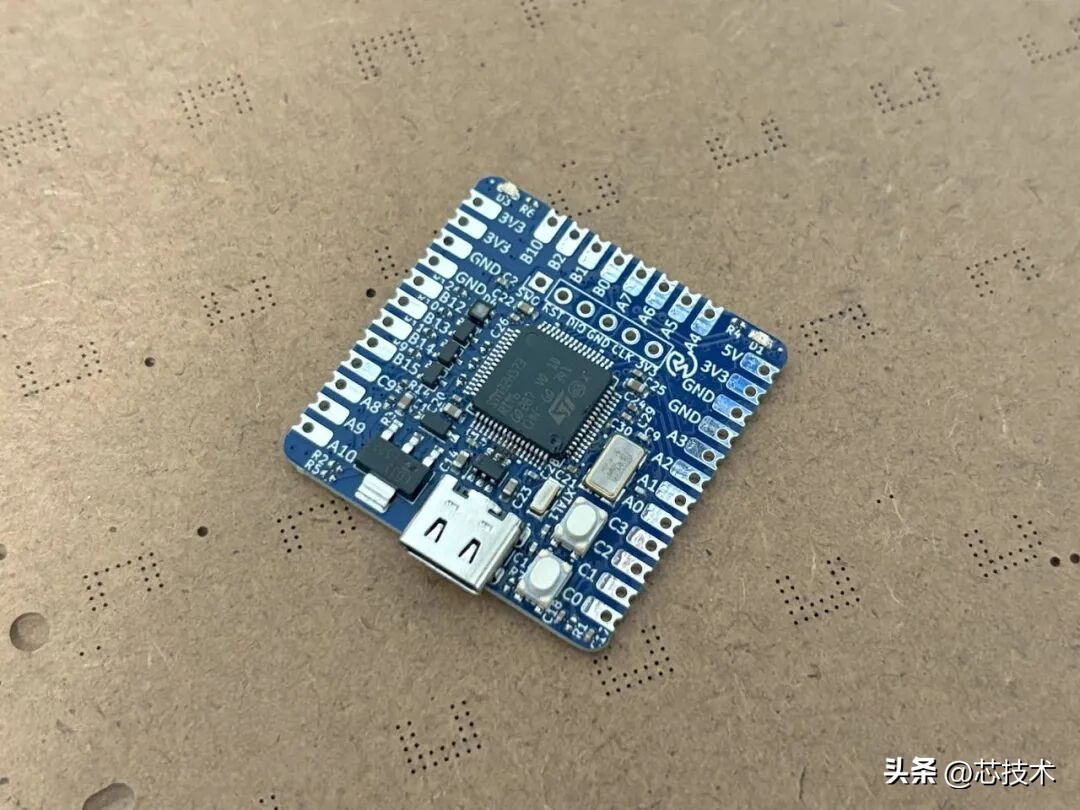

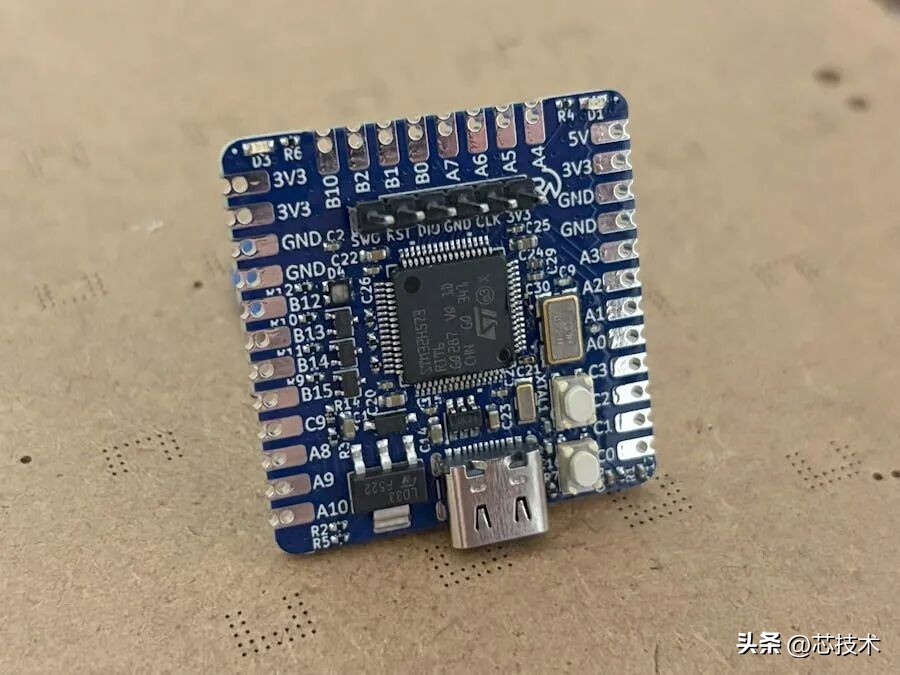

先把最关键的信息说清楚—— 本项目这块自制板的主控芯片，就是意法半导体的 STM32H573RIT6 ：基于 ARM Cortex-M33 内核，250MHz 主频、2MB Flash，封装紧凑，目前价格约人民币67元 。作者正是用它做出了那块 35×35mm 的四层小板。后文的原理图设计、PCB 布局、手工焊接，全部是针对这颗芯片的实战。

2. 为什么选 STM32

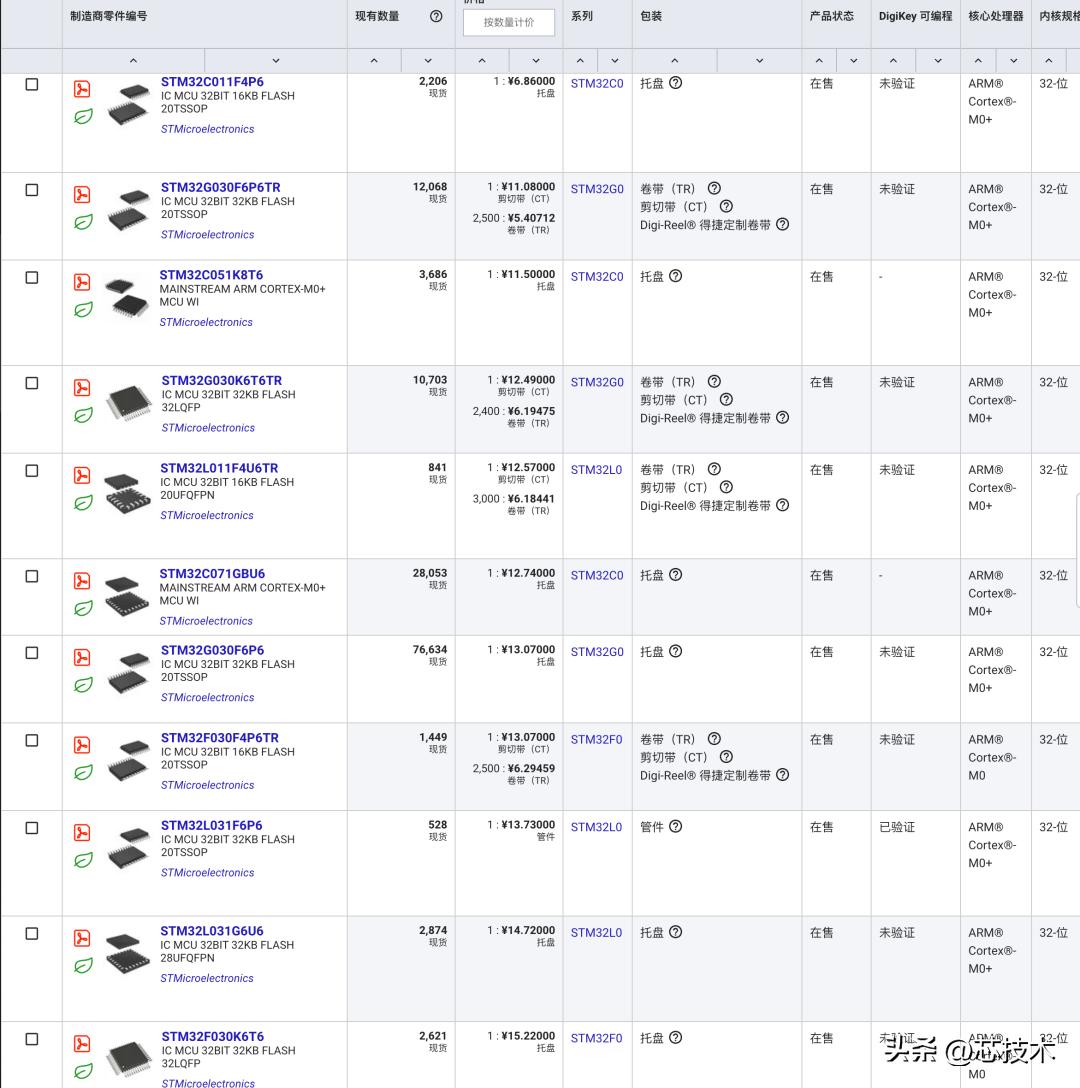

作者选 STM32 的两大理由：一是 型号极多 （"字面上有几千种变体"，总能精准匹配项目需求），二是 生态成熟 （ST 官方文档、CubeIDE 工具、FreeRTOS 支持）。

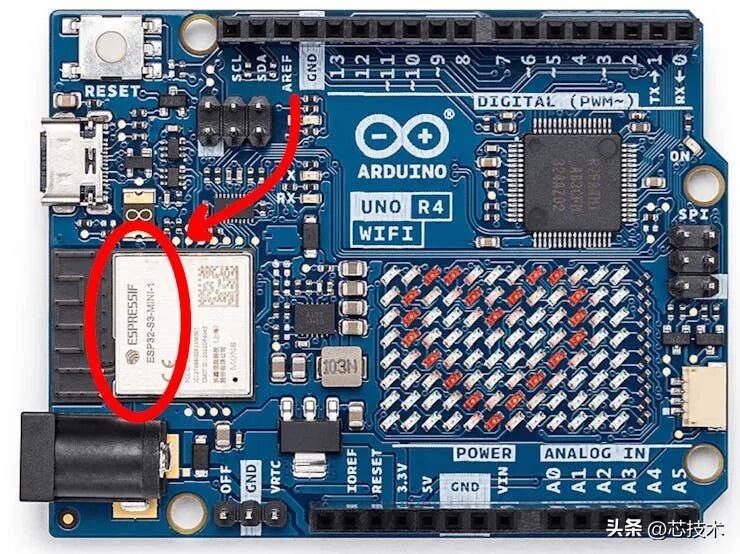

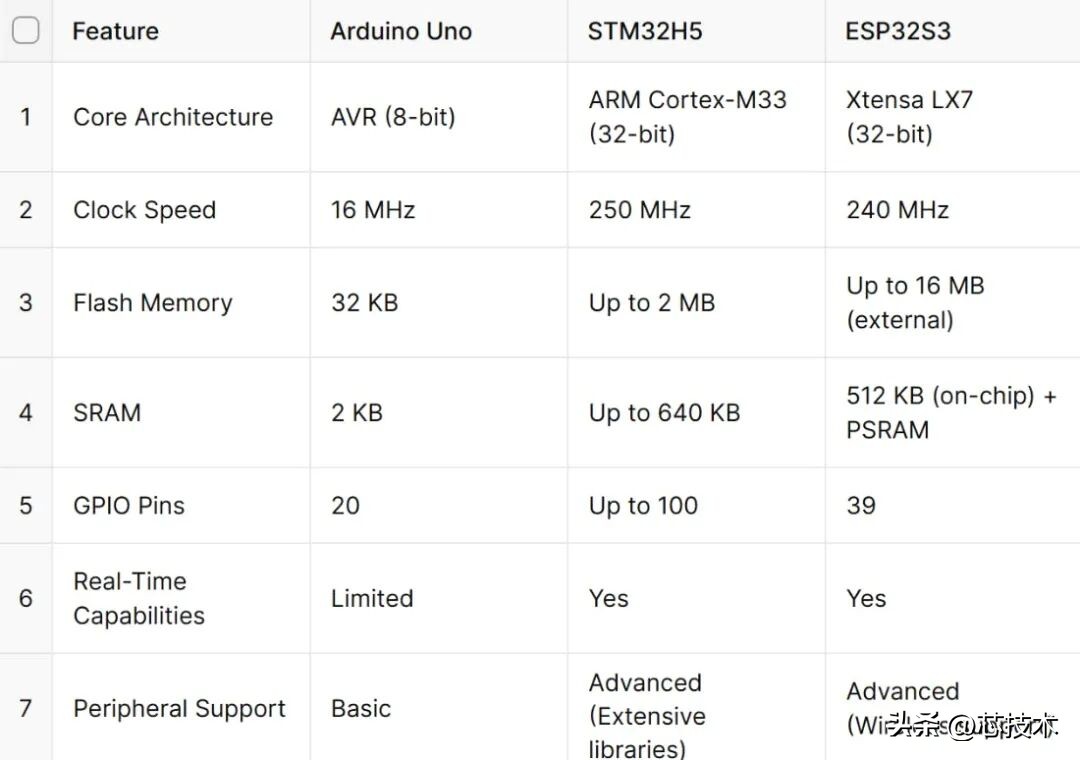

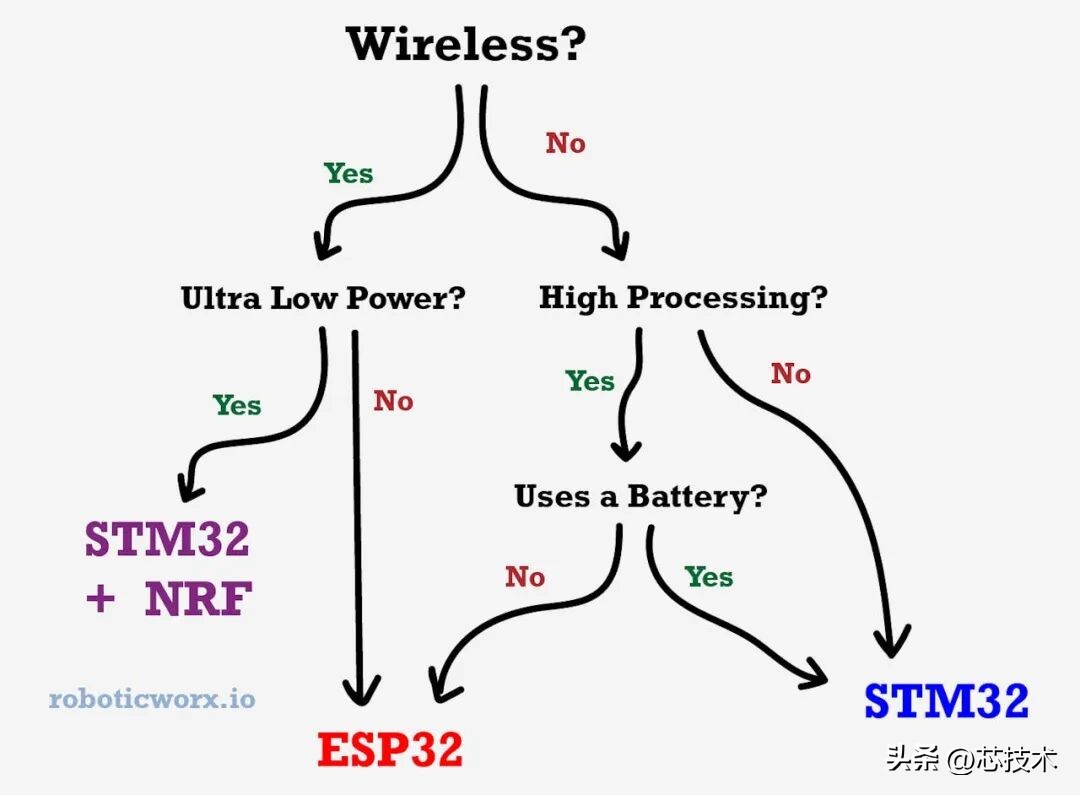

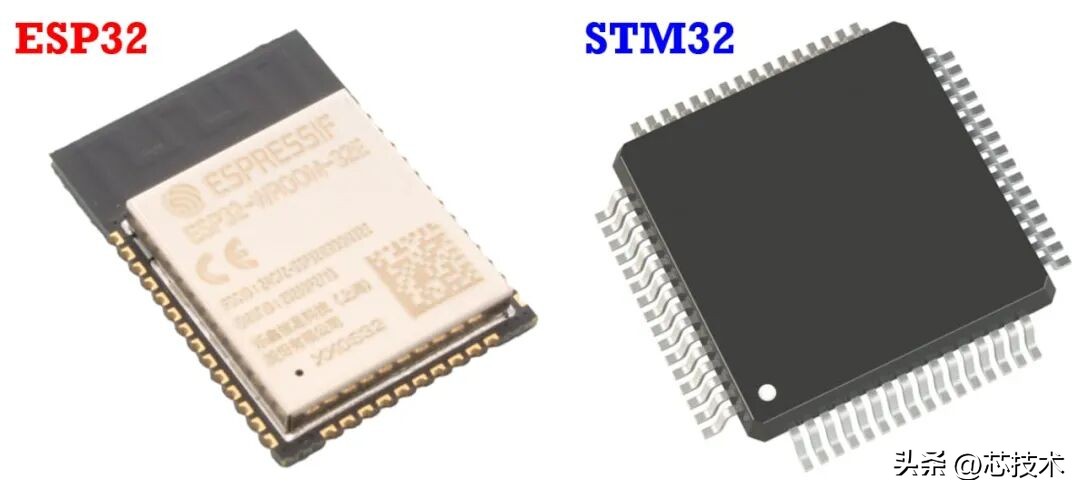

3. STM32/ESP32/Arduino到底怎么选

这是原文里一段非常实用、但很多人会忽略的内容——作者并没有"无脑吹 STM32"，而是给出了清晰的选型边界：

作者的诚恳建议 ：

"if you haven't done projects like this before, I highly recommend doing a few with an Arduino first." （如果你没做过这类项目，我强烈建议先用 Arduino 做几个练手）

也就是说—— 自制 STM32 板不是入门第一步，而是练过 Arduino、理解了电路之后的进阶动作 。

4. 新芯片比老芯片更香

作者选 STM32 的两大理由：一是 型号极多 （"字面上有几千种变体"，总能精准匹配项目需求），二是 生态成熟 （ST 官方文档、CubeIDE 工具、FreeRTOS 支持）。而我们工程师选型记住的，是这张直观对比：

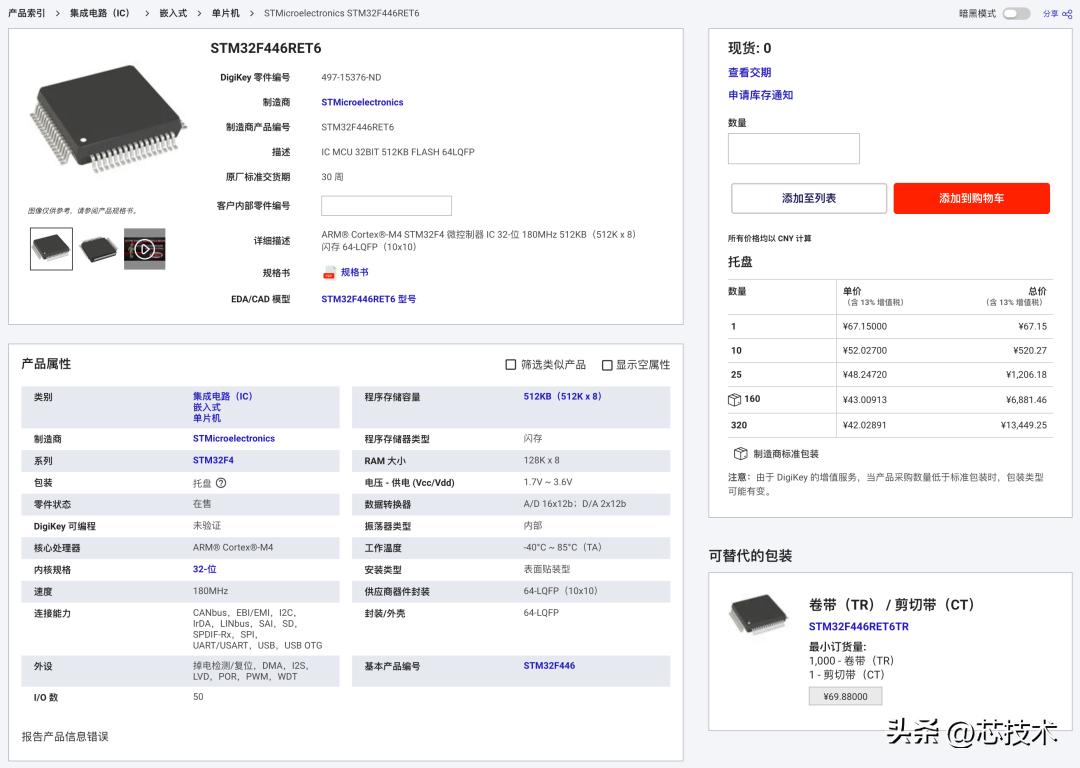

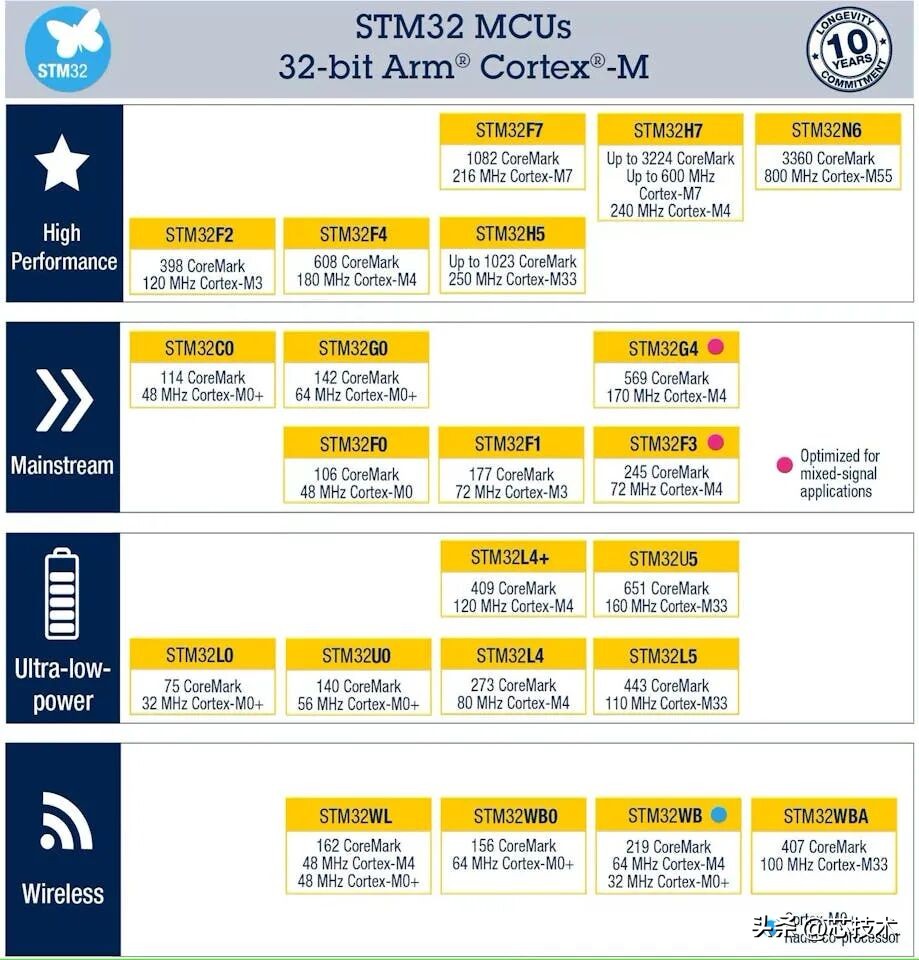

相同价格的，2023 年的 H573 比 2016 年的 F446 便宜一些、性能还强约 4 倍。作者的结论很直白："pick newer STM32s! You'll save money and get better performance." 他还给了一张按场景的选型矩阵：低功耗可穿戴用 STM32U5（高性能超低功耗）或 U0（小巧便宜）；通用量产用 C 系列（廉价，2023-01）；高性能加安全用 H5（含 TrustZone，2023-03，本项目的 H573 即属此系列）；极限性能用 H7（最高 550MHz）。

用到的工具

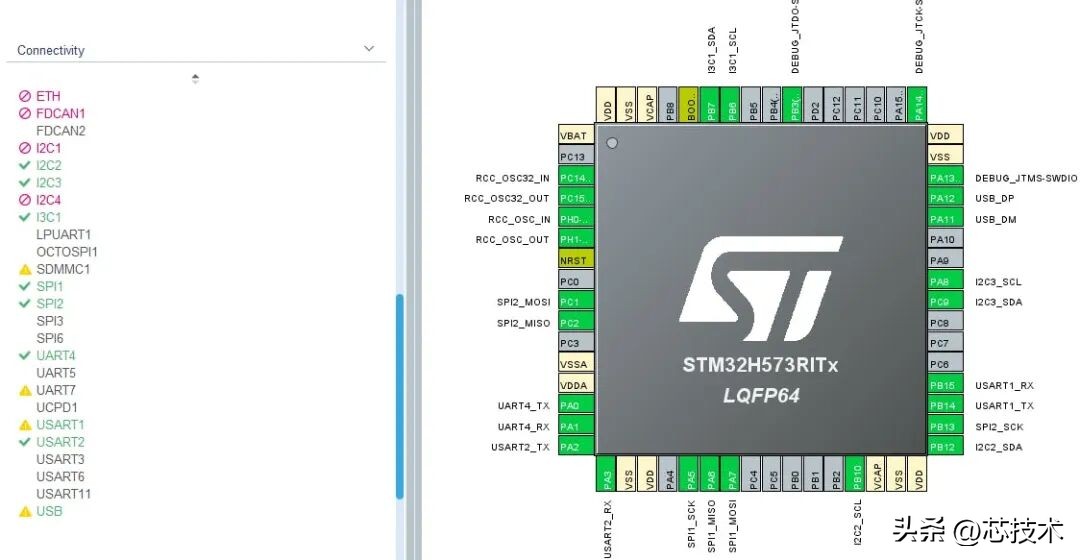

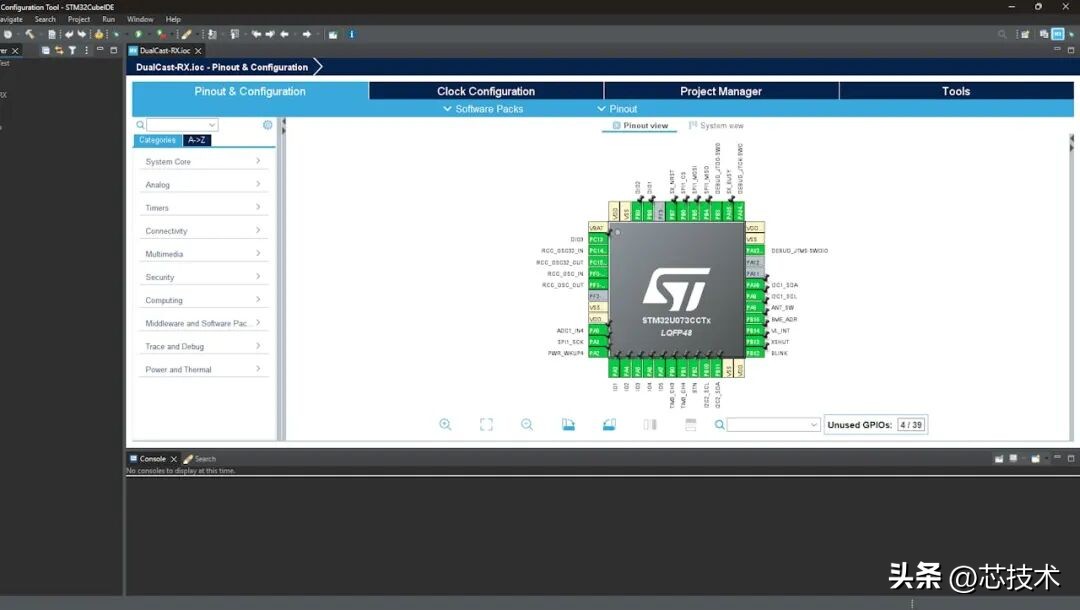

整套工具几乎零成本： KiCad 做 PCB 设计（免费开源，支持 Gerber 生成、从 Ultra Librarian/SnapEDA 导入元件库、PCBWay 插件直连制造商）； STM32CubeIDE 做代码开发与调试（图形化引脚配置、自动代码生成、FreeRTOS 集成、SWO 支持）；元件符号和封装从 Ultra Librarian 或 SnapEDA 导入。

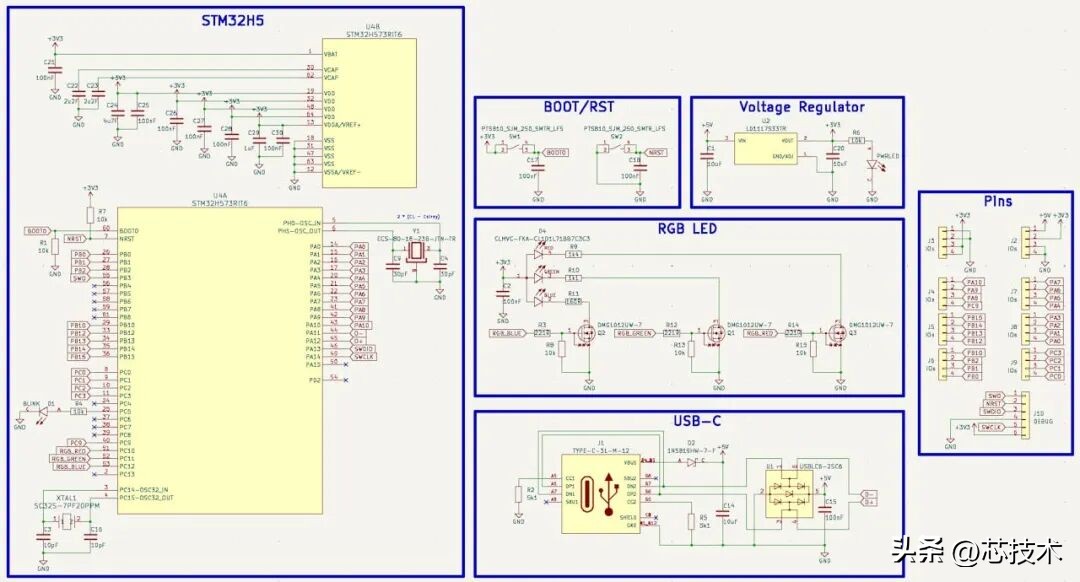

原理图设计

电源：

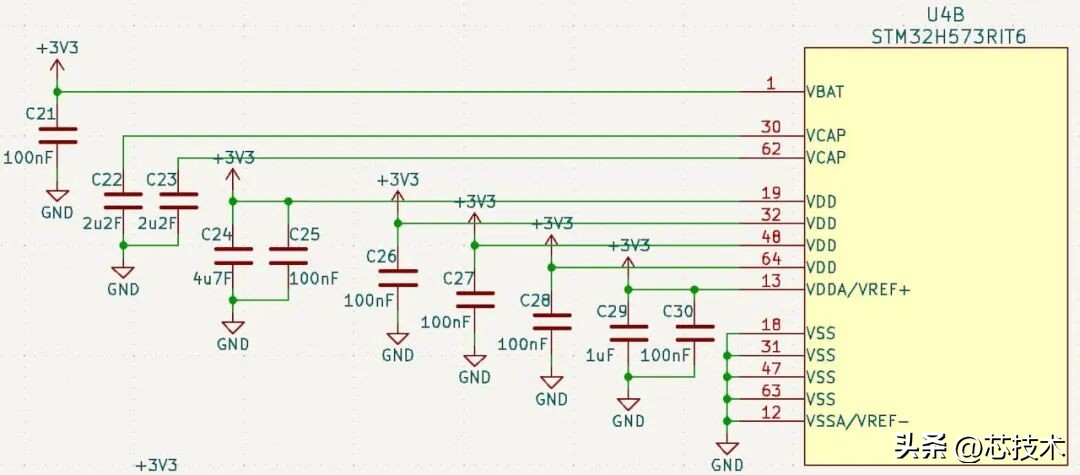

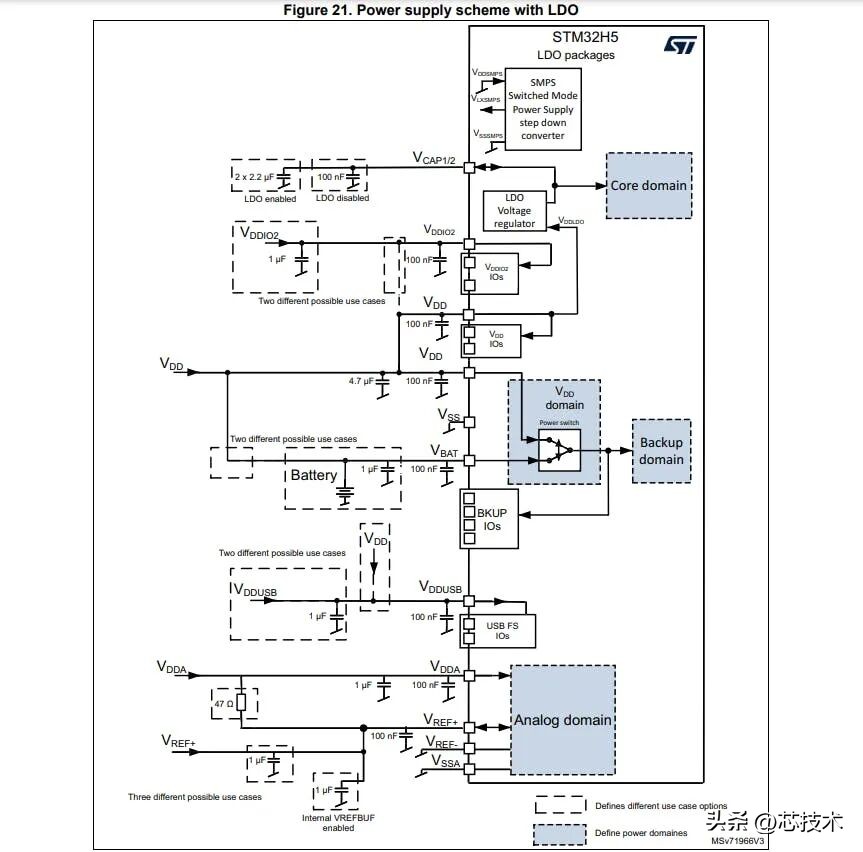

电源部分 ：作者选用 LDO 线性稳压而非 SMPS 开关电源，优先考虑简洁；去耦电容严格按 ST 数据手册的 "power supply scheme" 配置，并遵循一条黄金法则——"给某个引脚的电容，要尽可能贴近那个引脚"。USB 口配 ESD 保护 IC（USBLC6），生产设计强烈推荐。

晶振：

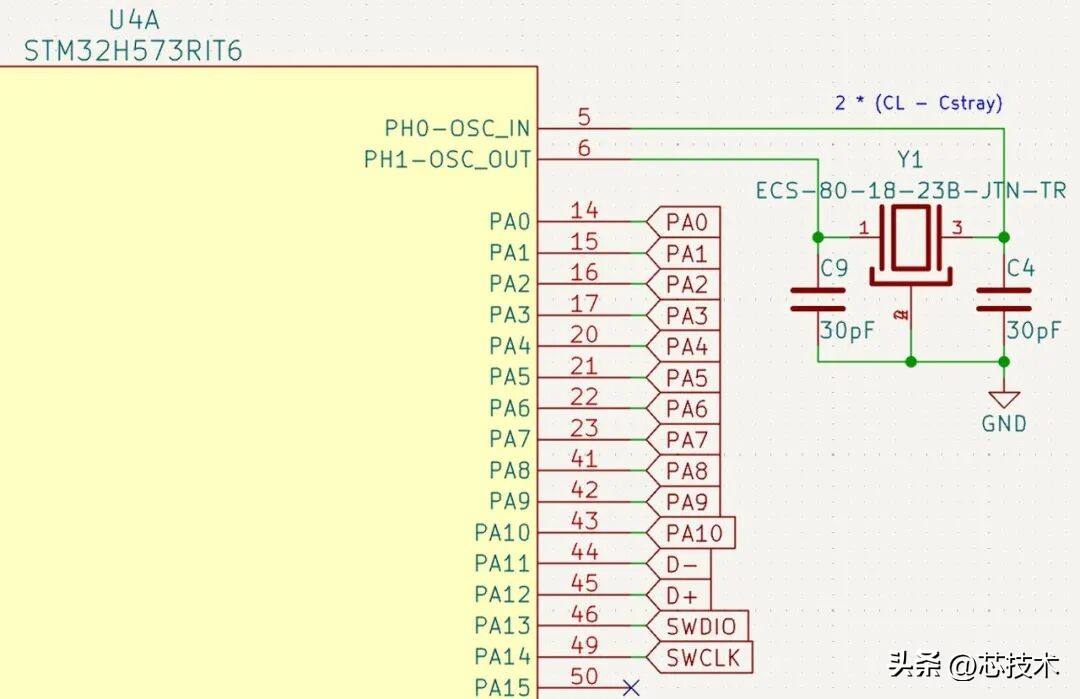

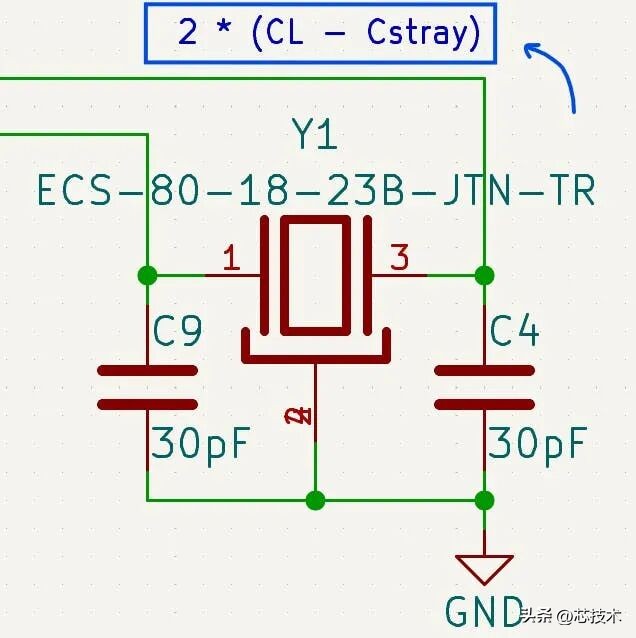

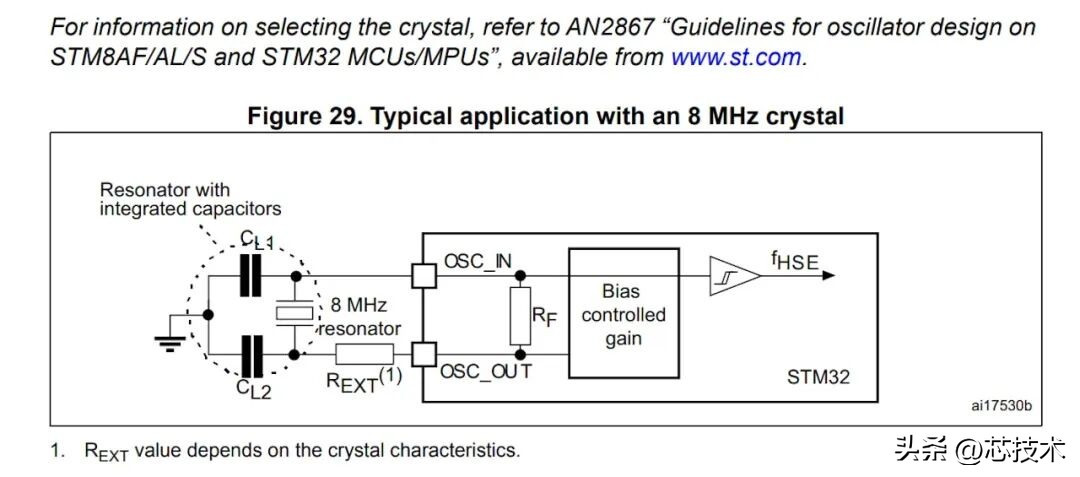

晶振部分（本节最有干货） ：HSE 用 8MHz 晶体（型号 ECS-80-18-23B-JTN-TR，±20ppm），来自数据手册的 "Typical application with an 8MHz crystal"。负载电容用公式计算：

C = 2 × (Cload − Cstray)

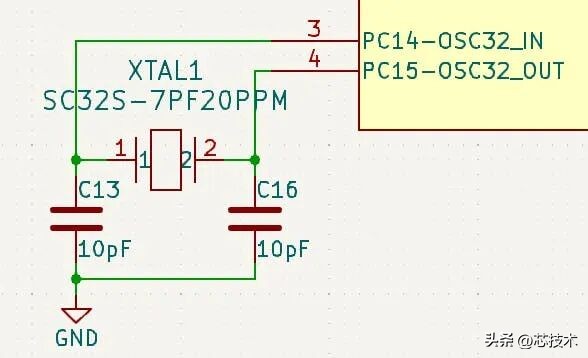

其中 Cload 是晶体额定负载电容，Cstray 是 PCB 走线与引脚的寄生电容。晶振必须尽可能贴近对应引脚以减小寄生电容。LSE 32.768kHz 晶振可选，用于 RTC 和低功耗。

调试接口：

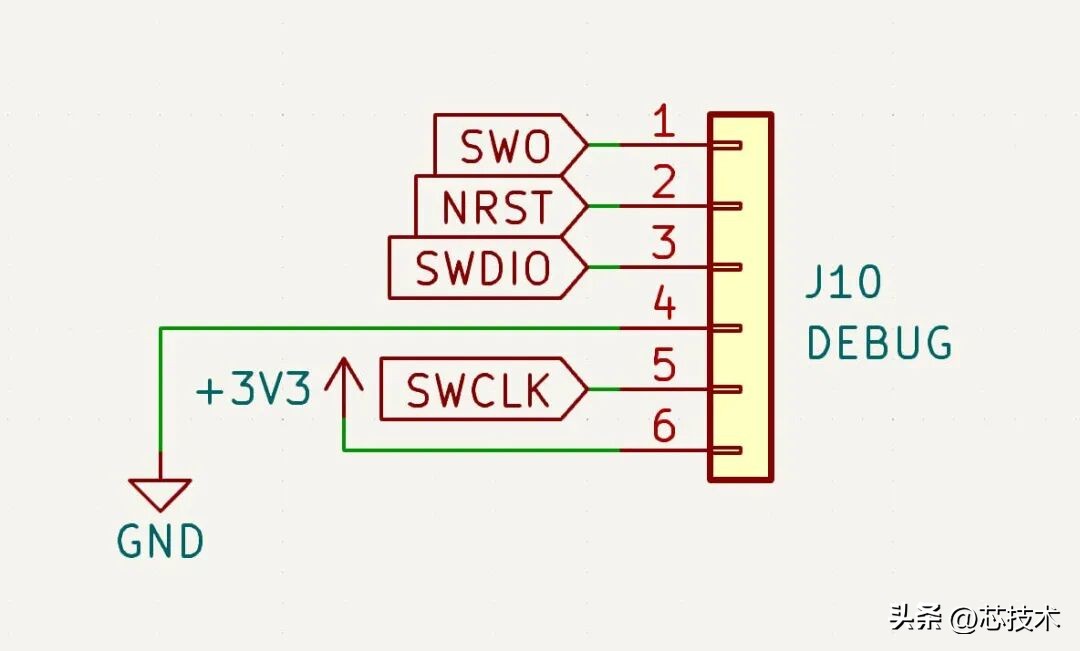

调试接口（SWD） ：必需 SWCLK、SWDIO、 SWO 、NRST 四脚。作者特别强调 SWO 的价值（很多人忽略）——它能让单片机通过 printf 把日志打到终端，"super useful for logging"。他坦言自己刚学 STM32 时很久没搞懂这个，强烈推荐。

BOOT按键：

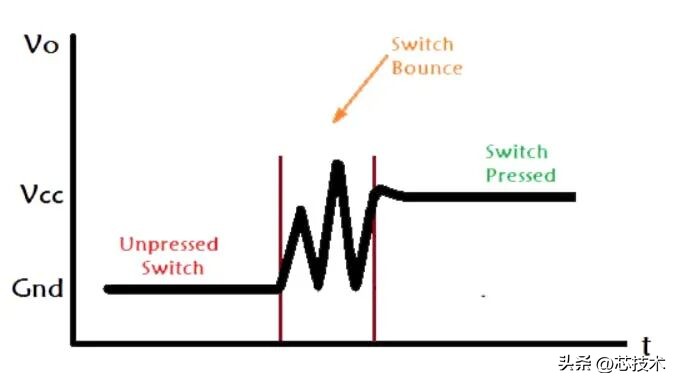

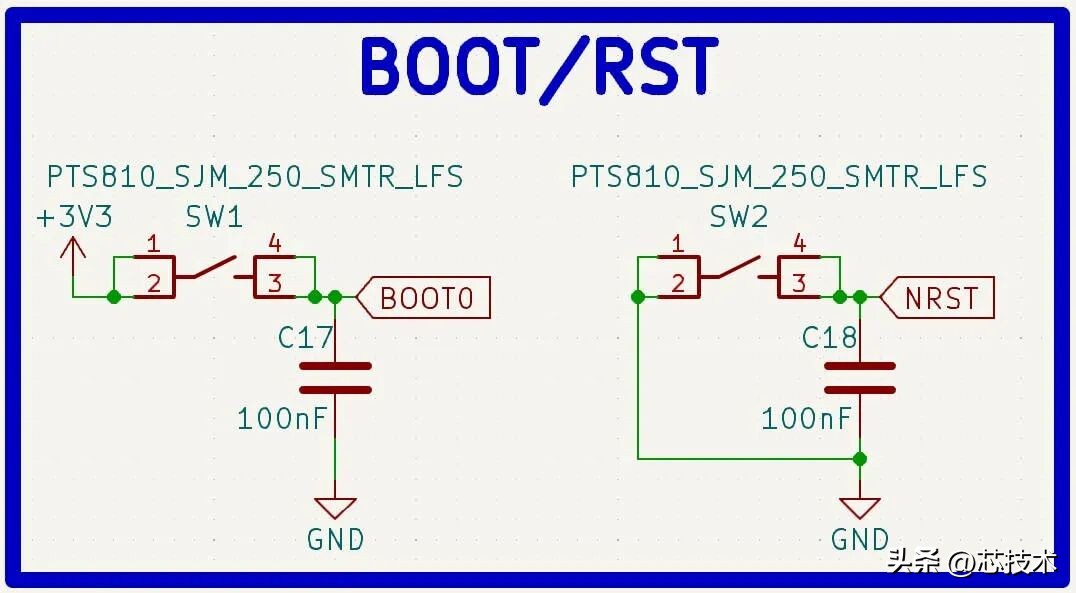

BOOT / NRST 按键 ：BOOT0 用下拉电阻保证默认低电平（运行已烧写程序），按下拉高进 bootloader 上传模式；NRST 用上拉电阻保证默认高电平（运行），按下拉低复位。两者都要加小电容消抖——"add a small capacitor to smooth out any button bouncing"。此外原型阶段建议加一颗闪烁 LED（验证代码在跑）和一颗电源 LED（无电流时熄灭，可快速识别短路）。

PCB设计

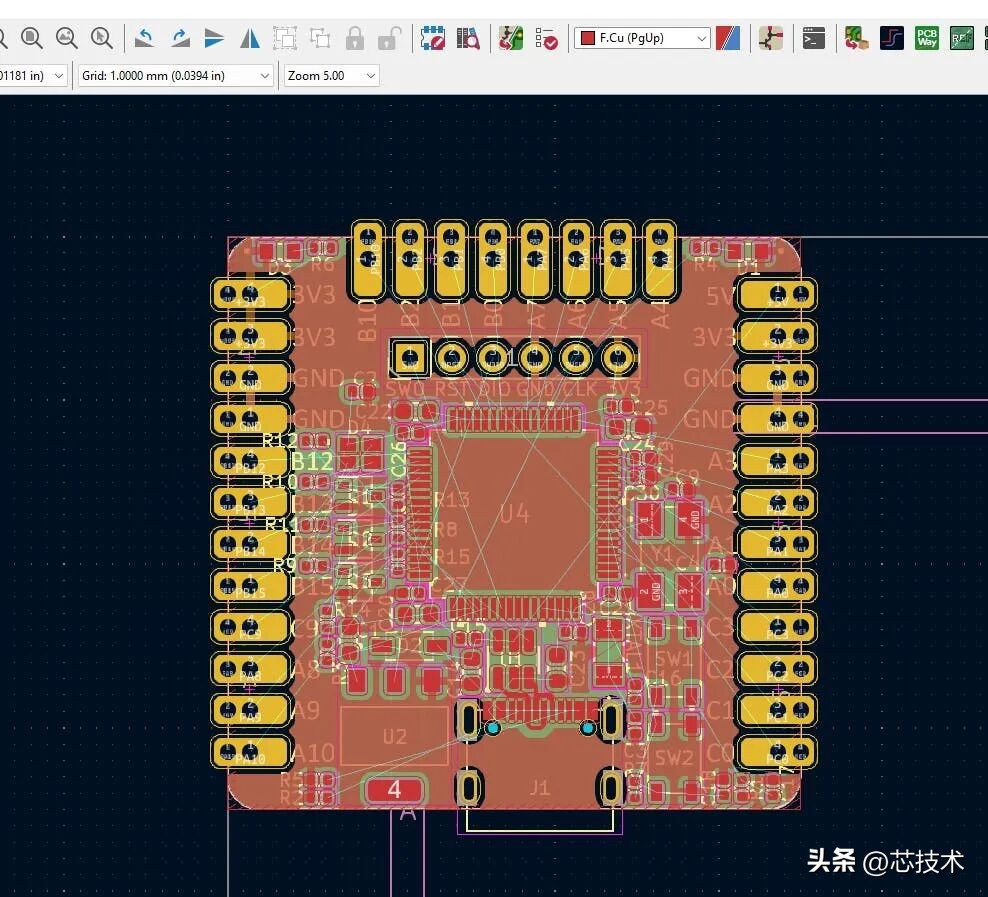

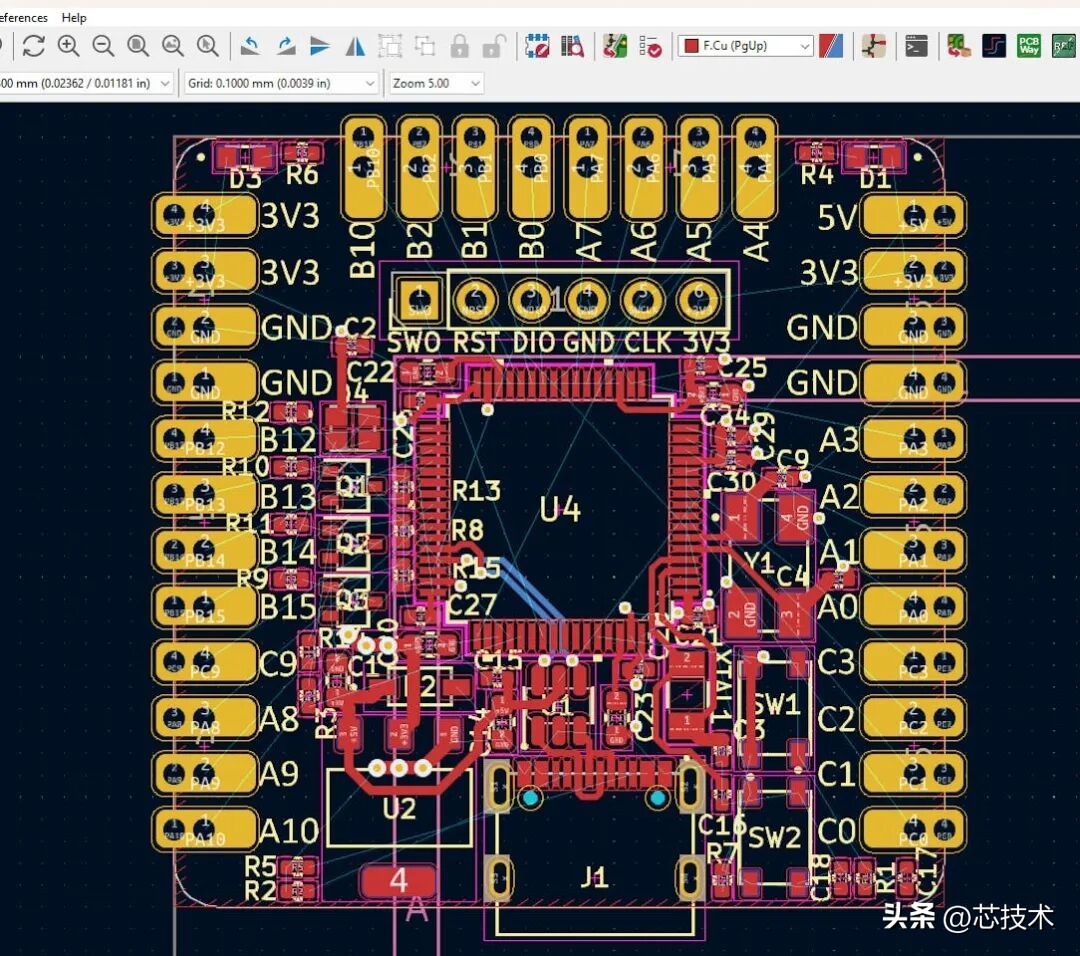

布局：

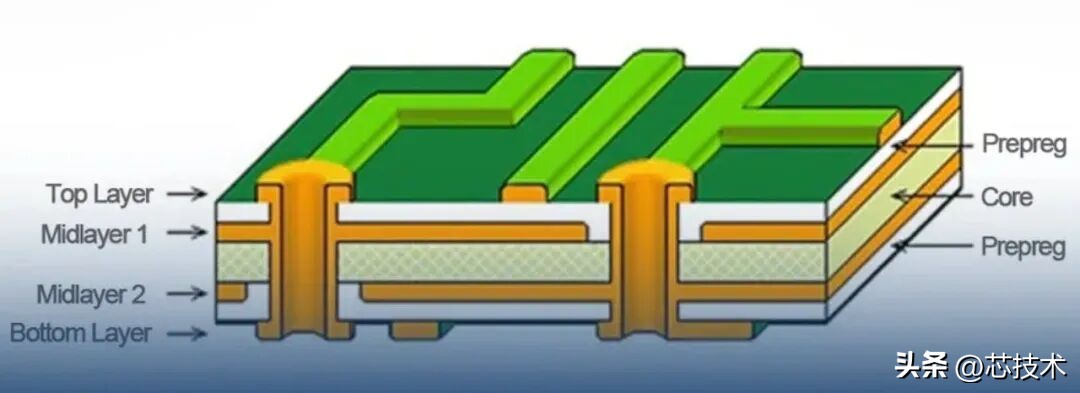

四层叠层 ：顶层走信号、内层 1 是完整地平面、内层 2 走电源加地填充、底层走信号。作者一句话点破为什么不用两层板：

"there's really not much point doing 2-layer PCBs since you'll miss out on a free ground and power plane for minimal cost."（做两层板没多大意义，因为你会以极小的成本代价错失一个免费的地平面和电源平面）

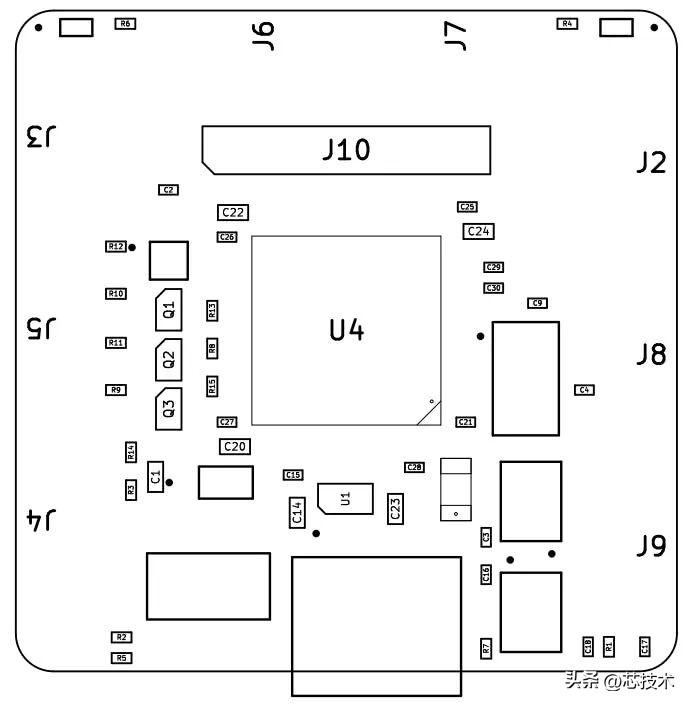

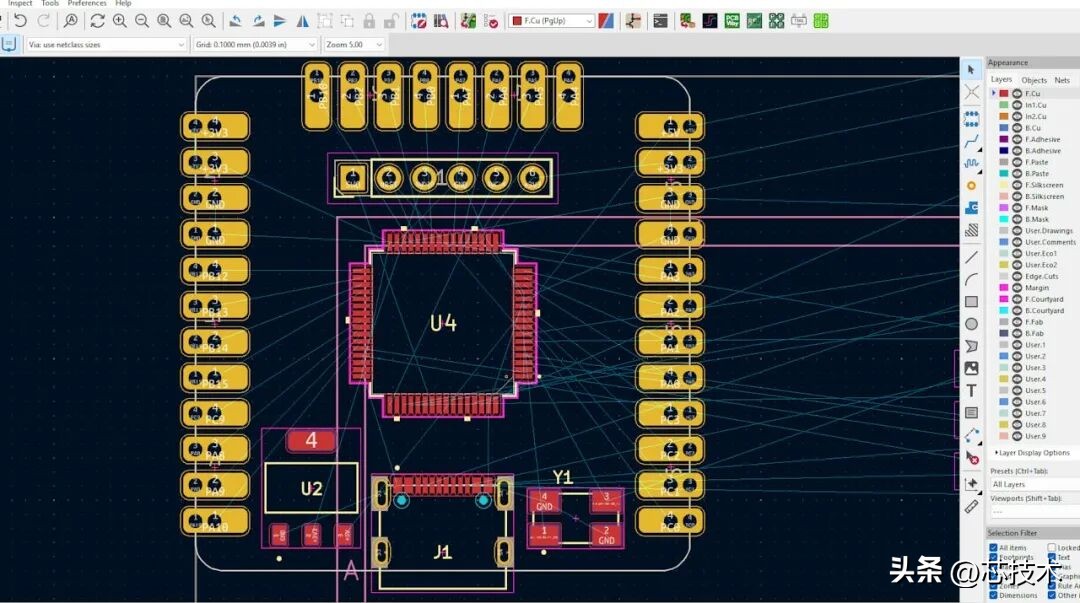

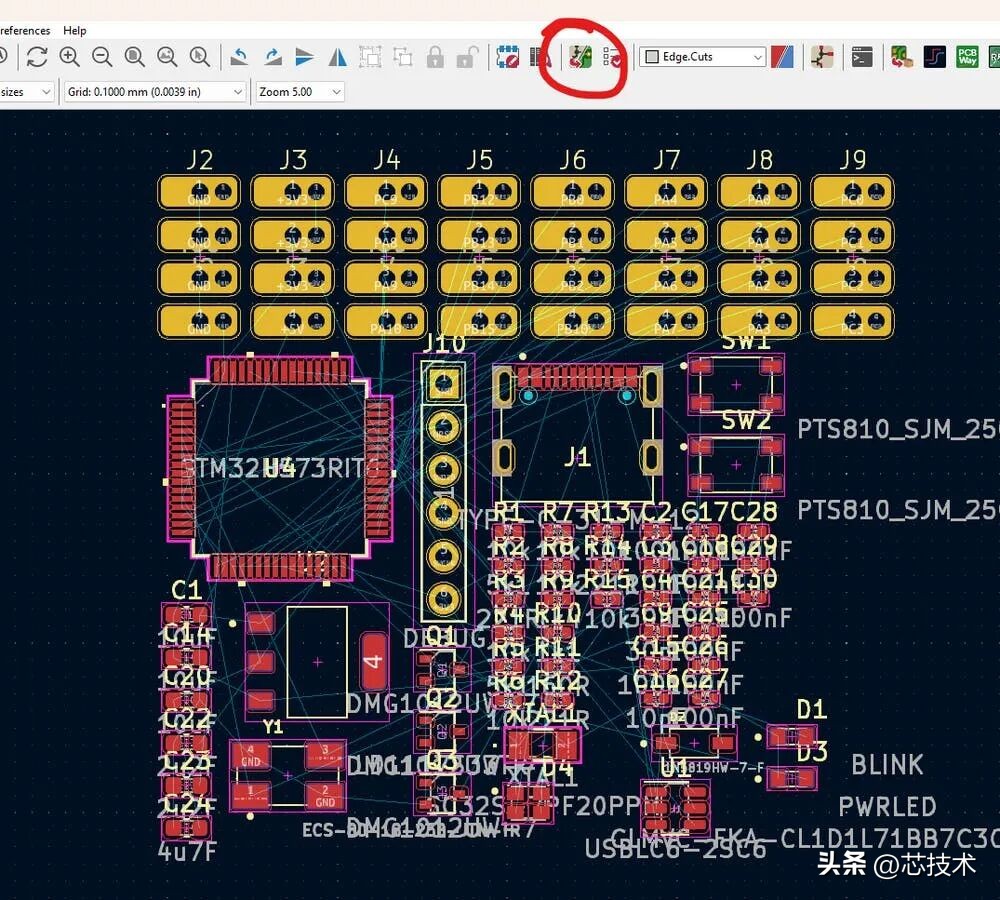

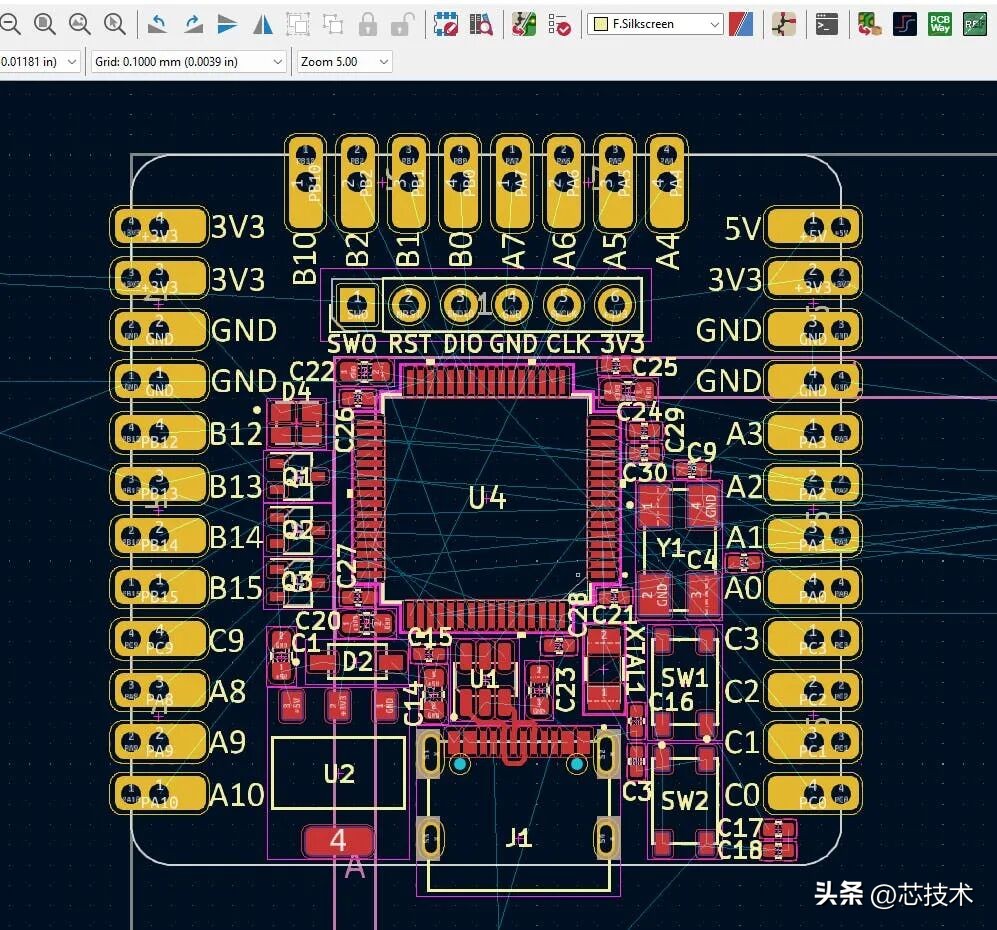

布局优先级 ：先放主芯片 STM32H573 → 再放 USB-稳压器电源链 → 然后晶振及其负载电容 → 接着其余去耦电容（紧贴对应电源引脚）→ 最后电阻 LED。

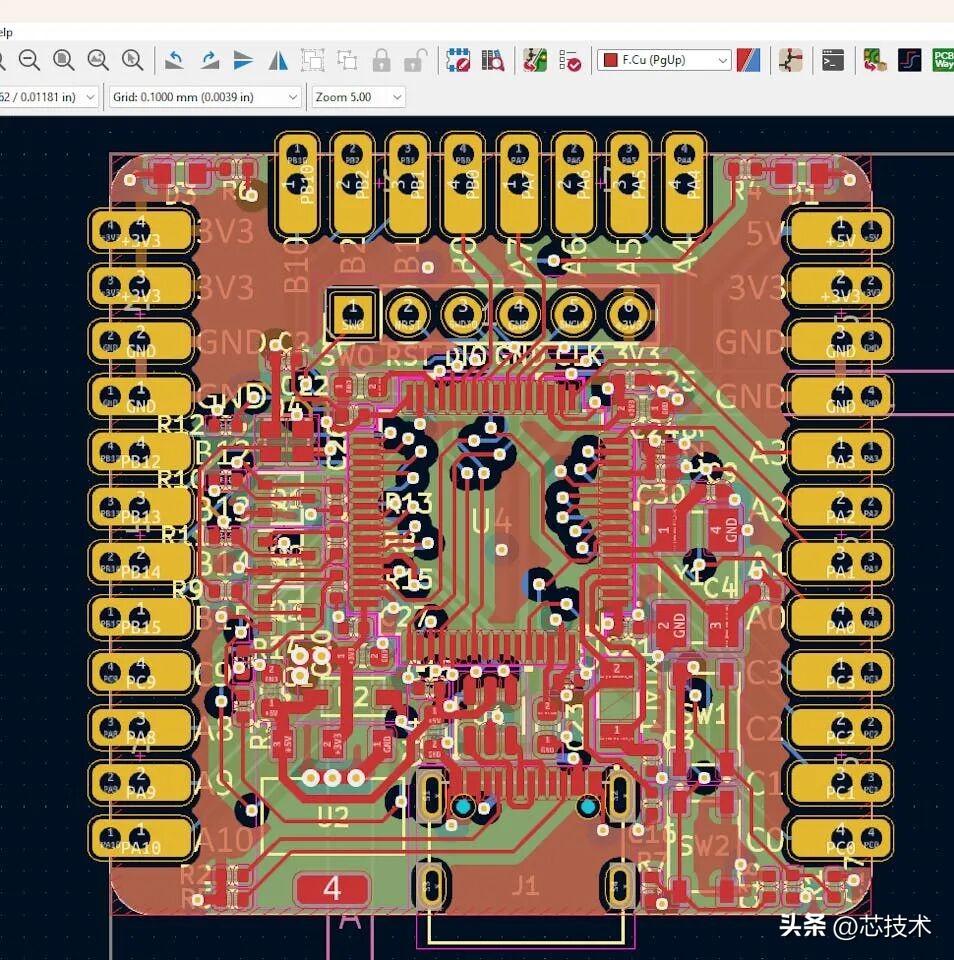

布线：

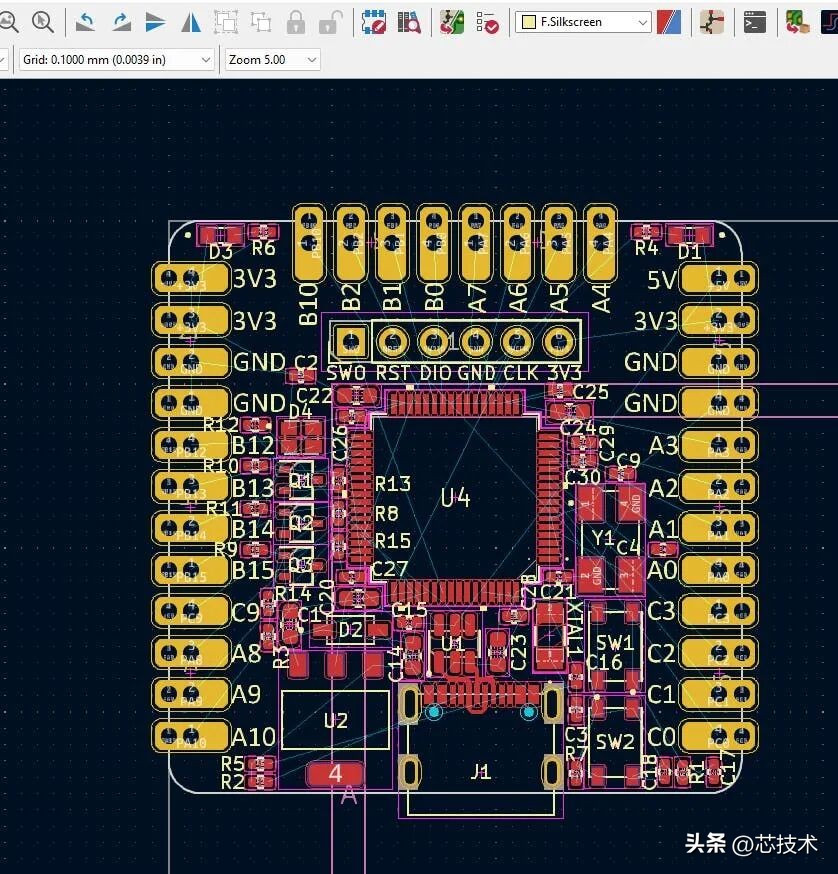

布线优先级 （高敏感网络优先）：

① USB 差分对 D+/D−，必须配对走线，"routed together so they can cancel out noise EMI-wise"；

② 晶振走线，紧贴晶体与 MCU 最小化寄生；

③ 去耦电容，从电源平面 via → 电容 → MCU 引脚直连；

④ 电源进平面用 多个 via 降低阻抗，"use a few vias instead of just one"；

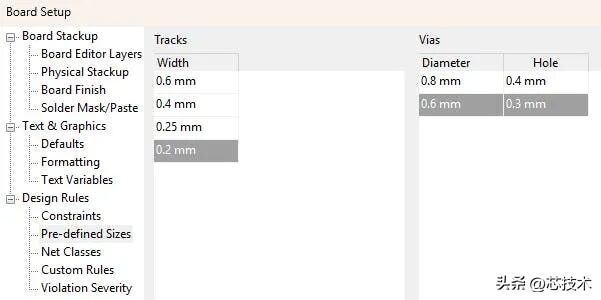

⑤ 普通 GPIO 最后布，用 0.2–0.25mm 细走线；铜填充区域广布接地 via。

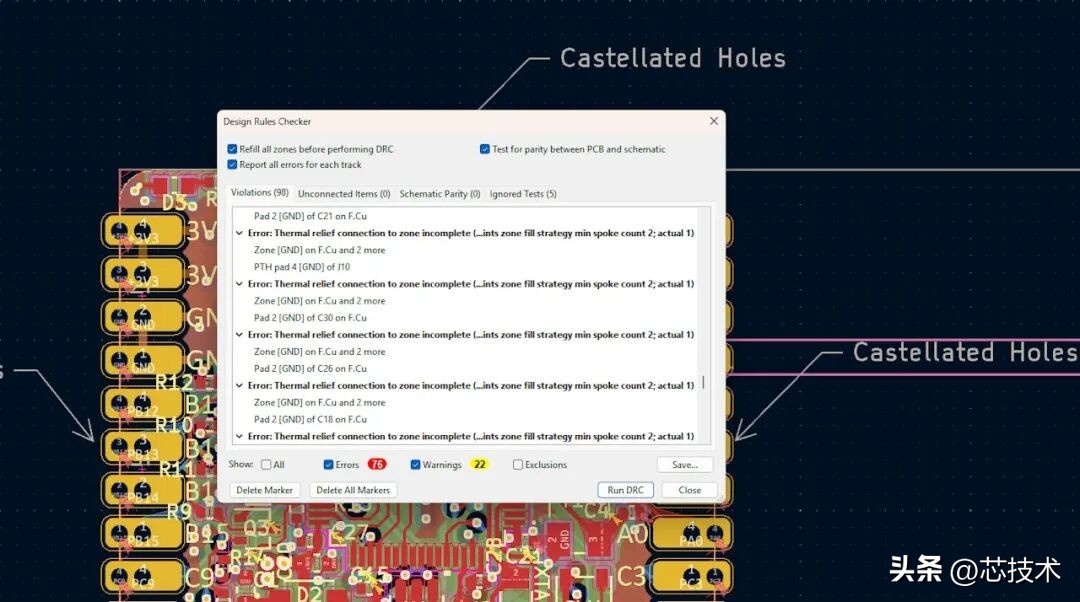

最后用 Add Teardrops （泪滴过渡，降阻抗与应力）和 Remove Unused Pads （删冗余 via 让地平面扩展）清理，DRC 检查时注意"并非所有 Error 都是真问题"（如小电容的热焊盘警告可安全忽略），关键看间隙 ≥0.2mm、无桥接、可制造性。

铺铜：

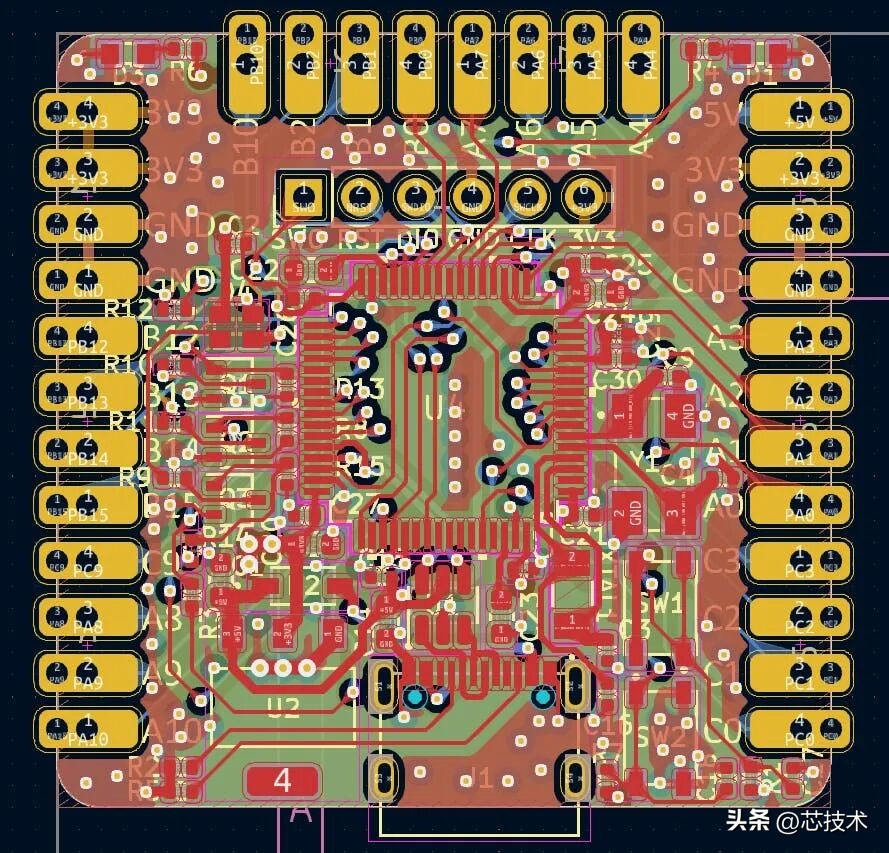

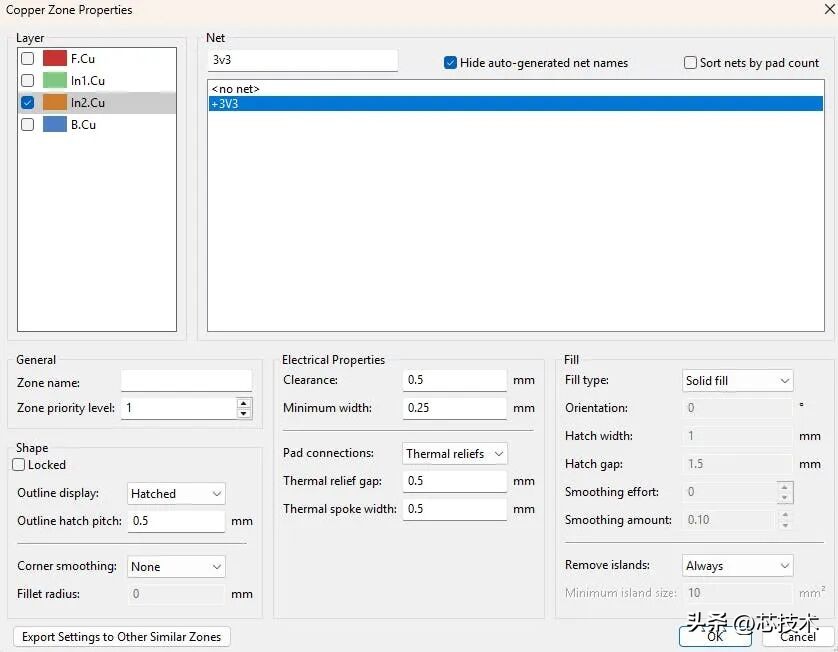

布线完成后还有关键一步—— 铺铜 。作者用 Tools > Add Filled Zone 给内层做整面铜填充：内层 1（In1）铺一整面 地平面 ，内层 3 铺 电源平面 。这里他特地留了一句很实用的提醒：

"Here I use a solid 3.3V plane for layer 3 for convenience, but you would typically only do power traces on layer 3 then fill the rest with ground!" （为了方便我把第 3 层做成整面 3.3V 电源平面，但通常的做法是第 3 层只走电源走线，其余区域全部填地）

也就是说，演示里为省事用了整面电源平面，但 工程上更推荐"第 3 层只走电源走线、其余填地" ——地填充越多，回流路径越好。铜填充区域要广布接地 via，把各层的地连成一体，接地才扎实。下图为最终效果。

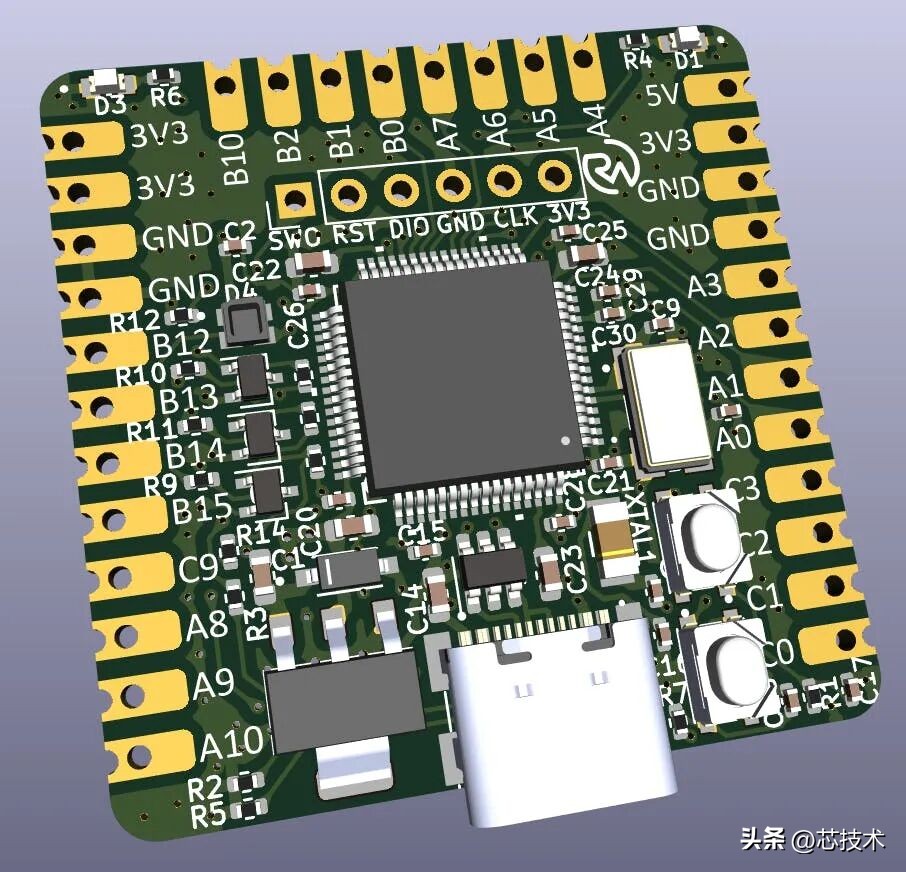

成品：

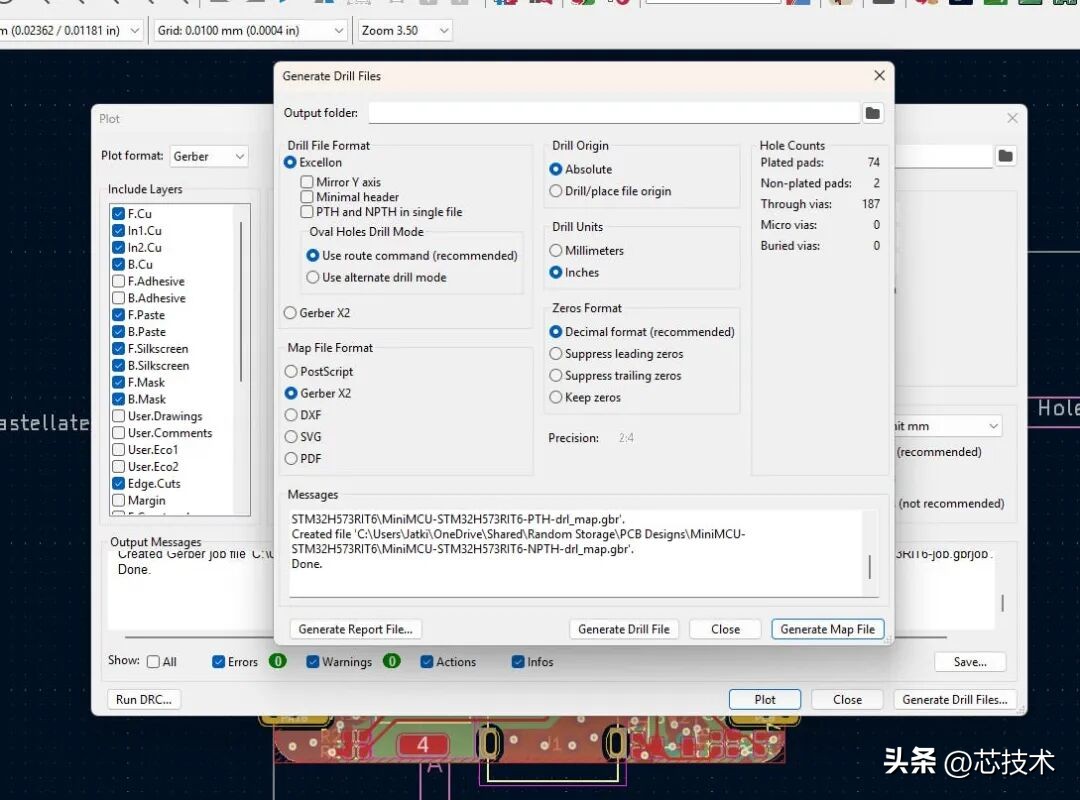

铺铜、清理、DRC 都过了之后，就可以出制造文件了。作者用 File > Fabrication Outputs > Gerbers > Plot 导出 Gerber，再生成钻孔文件和 map 文件，把所有文件打包成一个 .zip，上传给制造商。

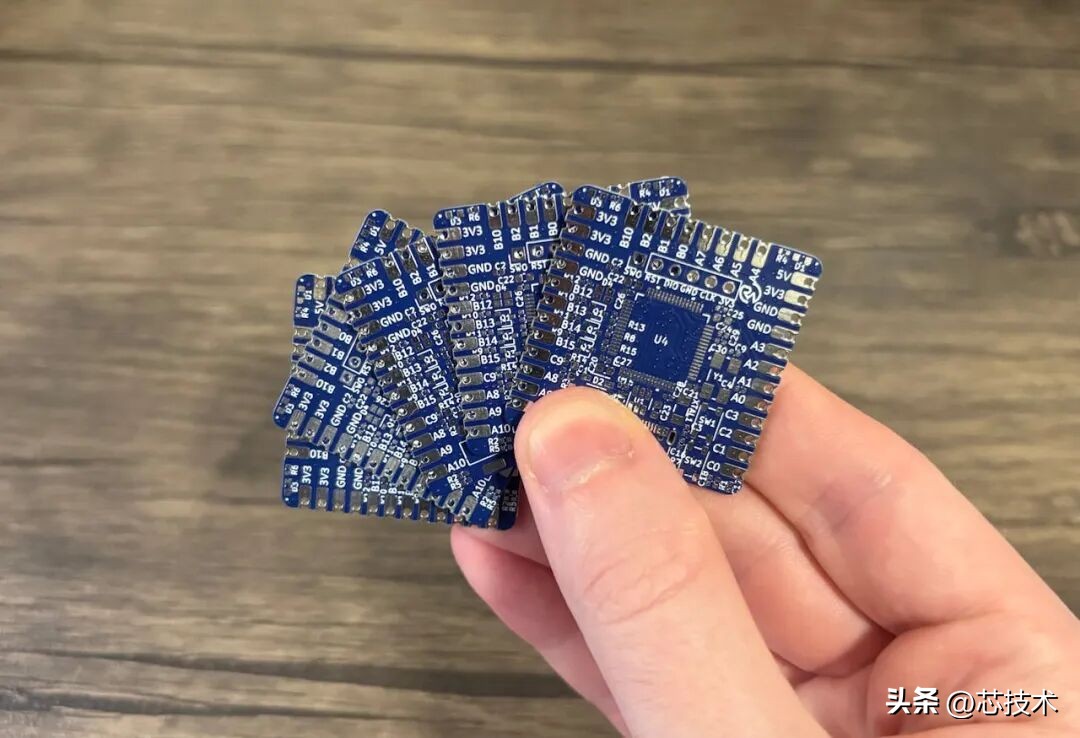

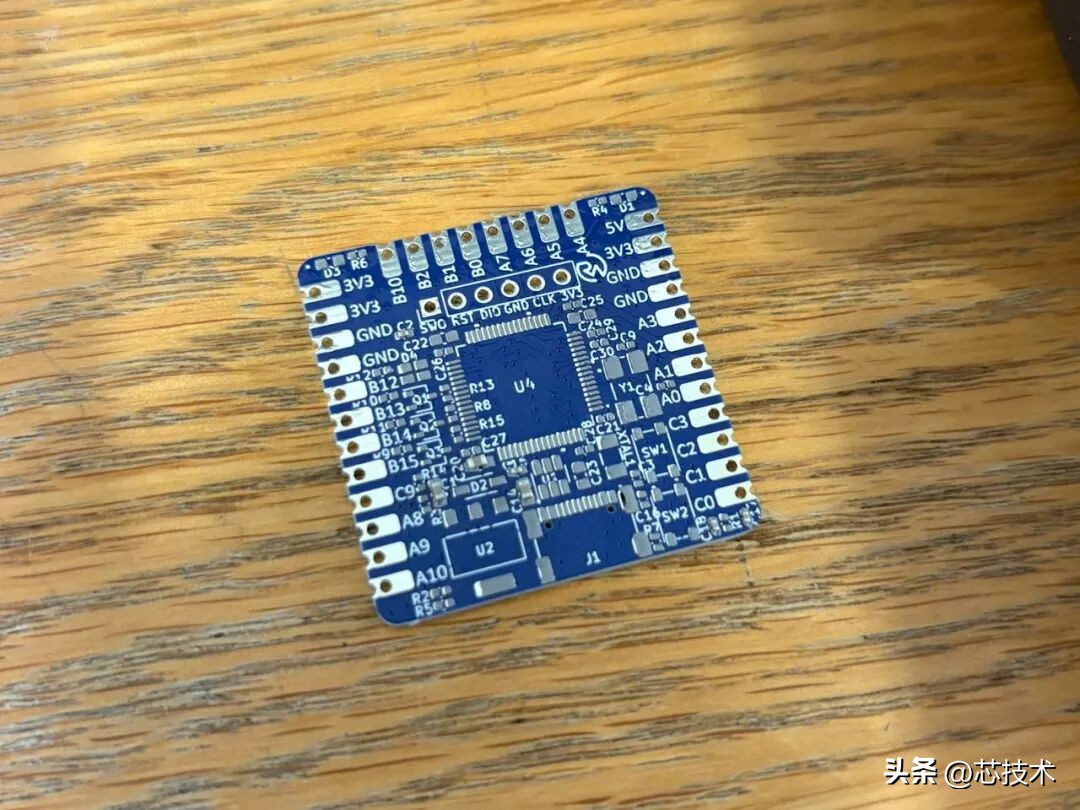

作者用 PCBWay 制板，选蓝色阻焊（阻焊间隙更小）、无铅工艺，并 强烈建议勾选钢网（stencil）选项 ——"to make hand assembly easier"（让手工贴装更轻松）。交期约一周，他拿到板子后的评价是 "they looked great!"。这块从工厂寄回来、还光秃秃没贴件的成品空板，就是下一步手工焊接的起点。

手工焊接

手工 SMD 焊接分五步：

① 钢网上锡 （PCB 用胶带固定、盖上钢网、均匀刮焊膏，标准是"焊膏完美覆盖每个焊盘，几乎看不出有膏"）；

② 贴装元件 ，对照 BOM 的 designator 逐个放（作者额外提供了标注更清晰的 designator PDF）；

③ 小心放上 热板 回流焊融锡；

④ 冷却后 目视检查 ，有引脚桥接就用 吸锡带 清除；

⑤ 给 SWD 接口 焊排针 ，便于后续上传与在线调试。

开源资源

所有资源都在仓库

github.com/RoboticWorx/Custom-STM32s ：

原理图 PDF、Gerber 制造文件、BOM 清单（CSV）、坐标文件 CPL、Designator 标号参考 PDF、Demo 代码。

参考资料包括 ST 应用笔记 AN5711 （STM32H5 硬件开发入门）、Microchip 的晶振负载电容计算文，以及 Phil's Lab、Robert Feranec 等 PCB 设计频道。

为何适合新手学习 工具全免费：KiCad + STM32CubeIDE，零软件成本 芯片国内可购：STM32H573、ECS 晶体在立创/Digikey 均可得，PCBWay 国内可直接下单 认知纠偏价值高："选新不选旧"的选型逻辑能帮国内工程师省钱又提性能——很多人还在沿用 2016 年的老芯片 完整工业级规范：从去耦电容摆放、晶振负载电容计算、USB 差分对、四层叠层到接地过孔——这些是任何自研硬件团队都要掌握的硬功夫 资源齐全可直接复刻：原理图/Gerber/BOM/CPL/Demo 代码全开源

关键信息速查

项目

详情

Beginner（预计 12 小时）

STM32H573RIT6（250MHz / 2MB Flash）

35×35mm，四层板

KiCad + STM32CubeIDE

晶振负载电容 C = 2×(Cload − Cstray)

CC BY-NC-SA / github.com/RoboticWorx/Custom-STM32s

总结

这份指南的价值，远超"做一块板子"本身。它把一个嵌入式工程师从"会用开发板"跨越到"会做开发板"所需的全部关键认知——选型经济学、去耦与晶振、四层叠层、差分对与接地、DFM 与手工贴装——用一篇可以照着跟做的教程串了起来。

对很多工程师来说，它既是一份可以直接复刻的实操手册，也是一面镜子：很多人还在沿用多年前的老芯片，而更便宜、更强的新芯片其实就在那里。不要只会用别人的开发板——你完全可以做出属于自己的那一块。
