核心缺点：速率低，传输效率有限

I2C通信I2C基本电路结构串口的缺点

串口通信（UART/USART 为代表）虽因简单、低成本、硬件要求低 成为嵌入式制作的 “标配”，但受限于物理层设计和通信协议，存在不少固有缺点 —— 尤其在高速、大容量、高可靠性场景下。下面指出串口通信的一些缺点：

串口的缺点本质是 “为容易和低成本牺牲了速率、抗干扰、扩展性”，因此它的核心适用场景是：

I2C简介

仅需 2 根线（SDA 数据线 + SCL 时钟线） 即可实现多设备间通信，广泛应用于嵌入式环境（如 STM32 与传感器、EEPROM、LCD 模块的连接就是I2C（Inter-Integrated Circuit，集成电路间总线）是由 Philips（现 NXP）开发的 短距离、同步串行通信总线，核心特点

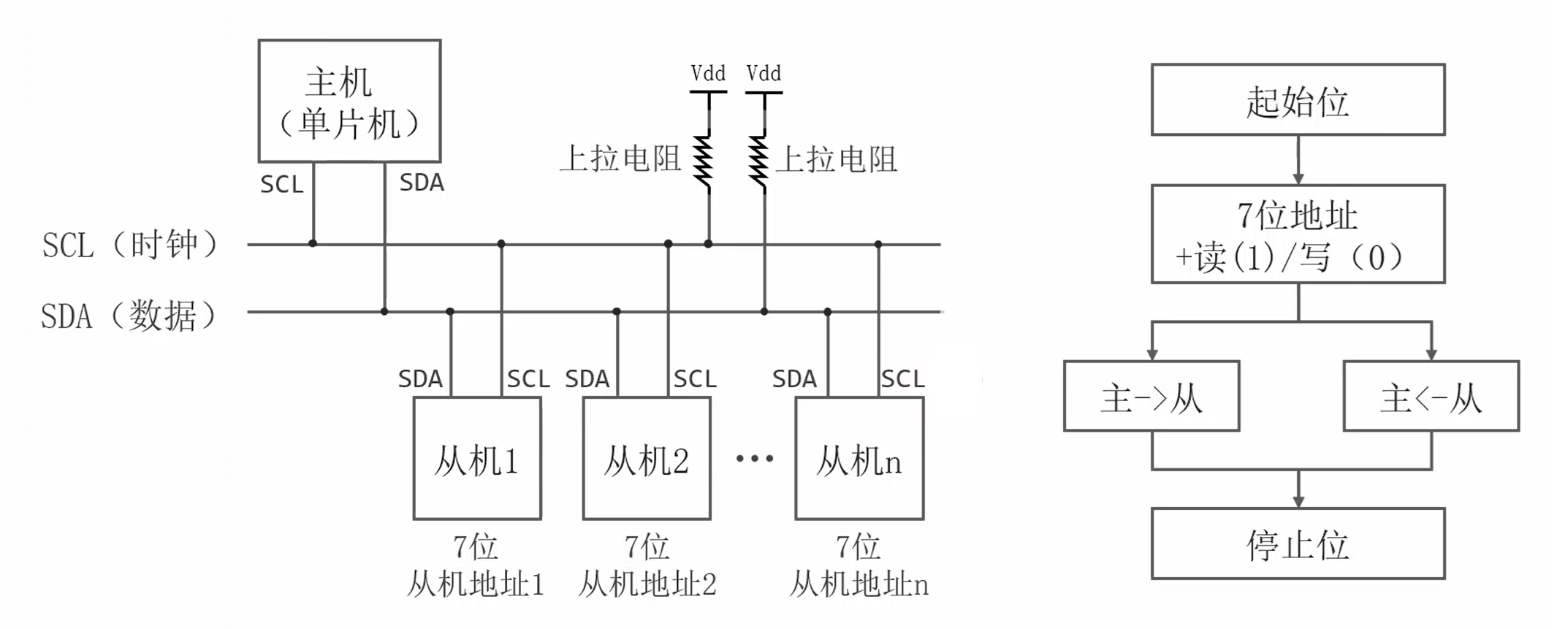

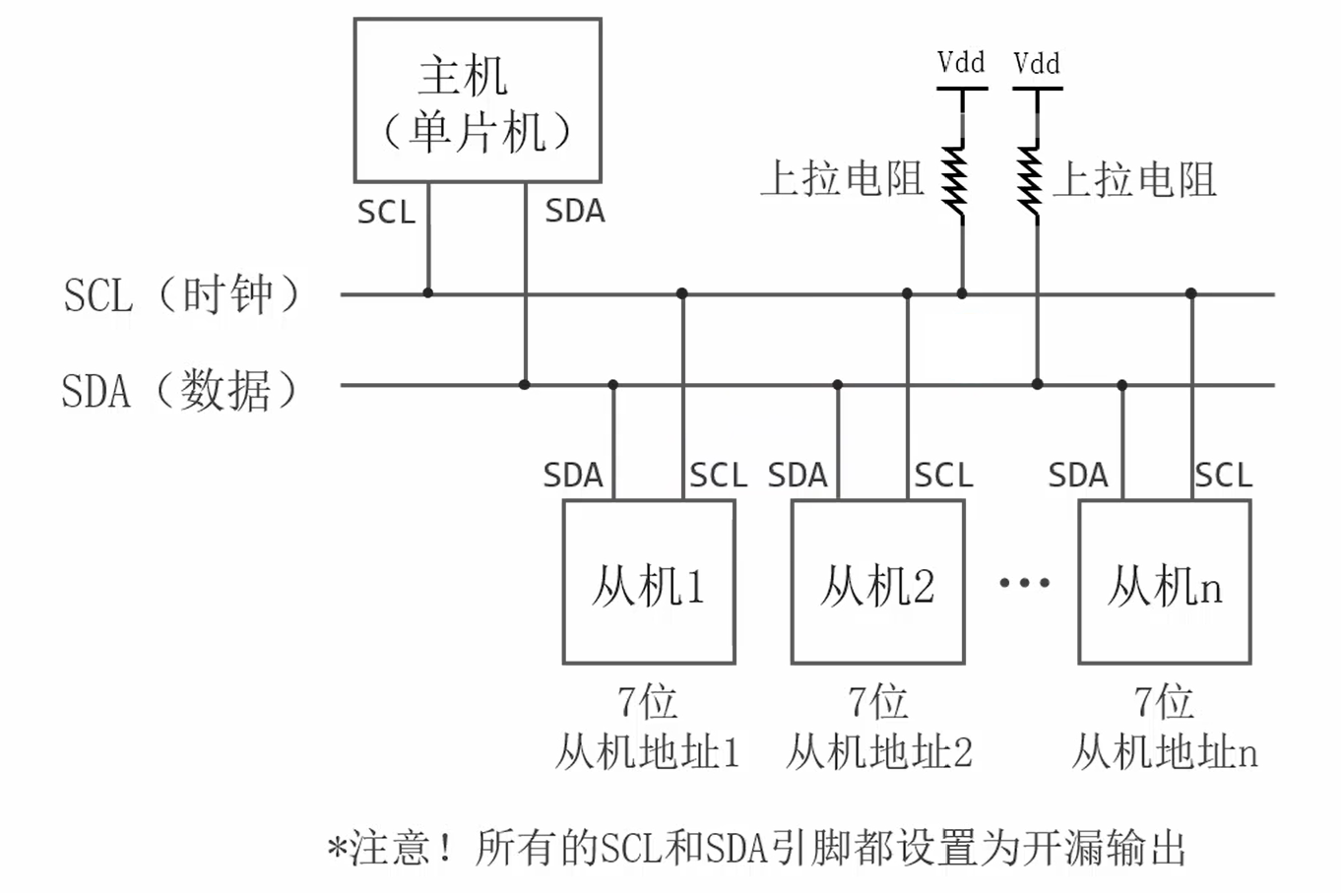

I2C总线的电路结构

时钟线与数据线

I2C 通信的核心是 “时钟同步”，而 SCL（Serial Clock，串行时钟线）就是完成同步的关键 —— 它由主机（如 STM32）完全控制，从机（如传感器、EEPROM）必须严格跟随 SCL 的时钟节拍收发数据，因此 SCL 也被称为 I2C 总线的 “节拍器”

SCL 线的唯一作用是提供同步时钟信号，所有数据传输都必须在时钟的 “指挥” 下进行，具体职责：

“无意义的电平跳变”，从机无法识别就是简单说：SCL 决定了 I2C 通信的 “速度” 和 “节拍”，没有 SCL 的同步，SDA 线上的数据流就

I2C 总线的 SCL 和 SDA 线电气特性完全一致，核心是 “开漏输出（OD）+ 上拉电阻”，这是 SCL 稳定工作的基础：

开漏输出（OD）

优势：避免总线冲突 —— 多个设备同时驱动 SCL 时，最多只有一个设备拉低（低电平主导），释放后总线自动恢复高电平，不会出现 “高电平 vs 低电平” 的短路冲突

上拉电阻的作用

SCL 线必须在总线两端（靠近主机和最远从机）接4.7KΩ~10KΩ 的上拉电阻（电源匹配设备电平，如 3.3V/5V），核心作用：

提供高电平：开漏输出无法主动输出高电平，上拉电阻将总线默认拉为高电平；限制电流：避免设备拉低总线时电流过大（保护芯片引脚）；稳定信号：抑制 SCL 线的电平抖动，提升抗干扰能力

SDA（Serial Data，串行数据线）是 I2C 总线中唯一传输实际数据的通道，与 SCL（时钟线）配合实现 “同步数据收发”——SCL 提供 “节拍”，SDA 承载 “信息”，两者缺一不可。SDA 的核心特点是双向传输 + 开漏输出 + 应答机制，这是它能在一根线上实现主机与从机双向通信的关键

SDA 线的唯一职责是传输二进制数据和应答信号，所有 I2C 通信的核心信息（从机地址、寄存器地址、数据、应答）都通过 SDA 传输，具体包括：

简单说：SDA 是 I2C 总线的 “信息高速公路”，所有应该交互的内容都在这根线上传输，而 SCL 是 “交通信号灯”，确保数据传输有序不冲突

开漏输出（OD）：双向通信的基础

所有设备（主机 + 从机）的 SDA 引脚都必须配备为开漏输出：

上拉电阻：SDA 稳定的关键

SDA 线必须与 SCL 线共用或单独接4.7KΩ~10KΩ 的上拉电阻（电源匹配设备电平，如 3.3V/5V），核心作用：

提供默认高电平：开漏输出无法主动输出高电平，上拉电阻确保 “无设备驱动时” SDA 为高电平（I2C 总线的空闲状态）稳定数据信号：抑制 SDA 线的电平抖动（尤其是数据跳变时），提升抗干扰能力限制驱动电流：避免设备拉低 SDA 时电流过大，保护芯片引脚逻辑线与

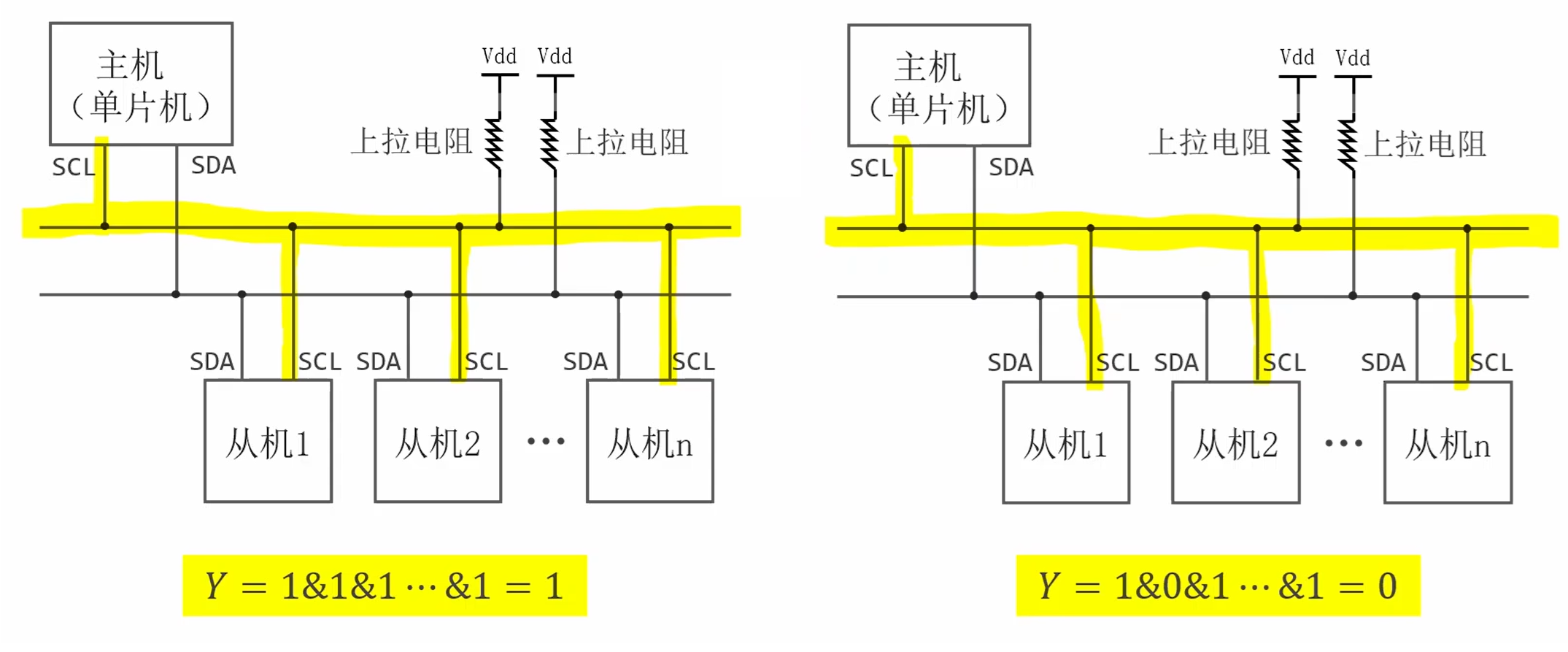

在 I2C 通信中，“逻辑线与”（Logical AND）是SDA 和 SCL 总线电气特性的核心底层逻辑—— 正是因为 I2C 总线（SDA/SCL）本质是 “线与” 结构，才实现了 “开漏输出 + 上拉电阻” 的设计，进而支撑多设备共享总线、避免冲突、双向通信等核心功能

什么是 “逻辑线与”？

指就是“逻辑线与” 多根信号线利用硬件连接到同一条总线时，总线的最终电平由 “所有设备的输出电平” 凭借 “与逻辑” 决定—— 对应数字电路中的 “与门” 逻辑：

为什么要采用 “逻辑线与” ？

“逻辑线与” 是 I2C 构建 “极简硬件 + 多设备共享” 的根本，解决了 3 个关键问题：

1.避免总线冲突（多设备驱动同一总线）

UART 是点对点通信，若多设备同时驱动 TX 线，会出现 “高电平 vs 低电平” 的短路冲突（可能烧毁引脚）；而 I2C 总线因 “线与” 逻辑：

2. 承受多设备共享总线（一主多从）

所有从机和主机共用 SDA/SCL 两根线，通过 “线与” 逻辑构建 “谁需要谁驱动”：

3. 建立双向通信（SDA 线的核心需求）

SDA 线必须在 “主机发送→从机发送” 之间切换，“线与” 逻辑让切换无需额外控制信号：

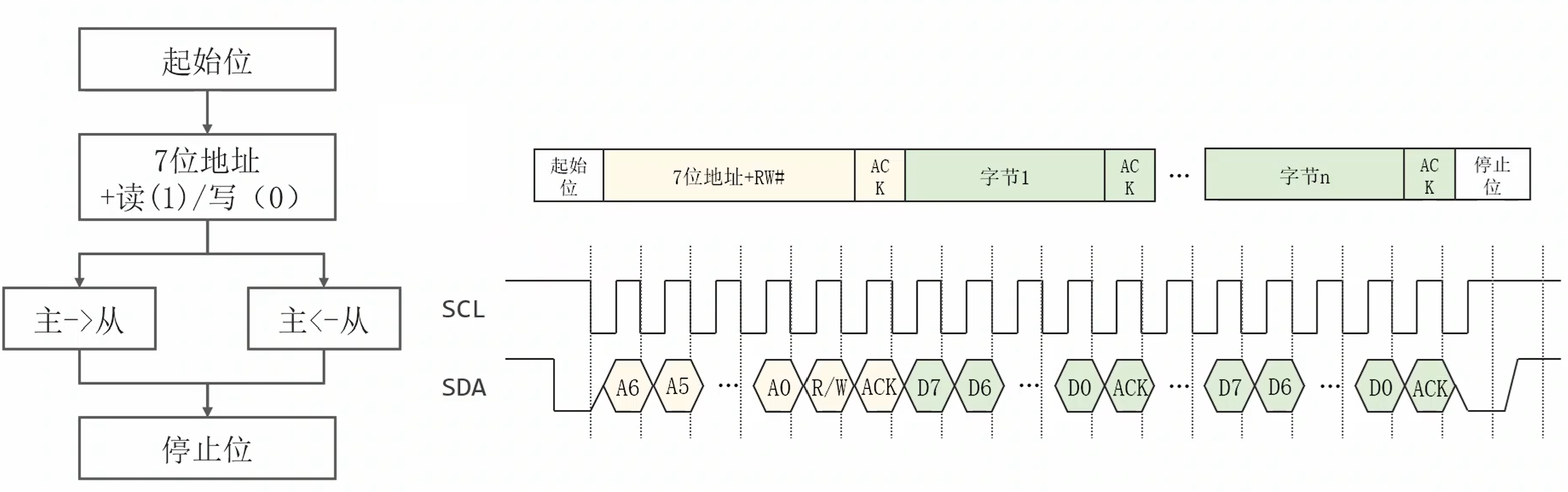

I2C通信协议I2C通信的基本流程

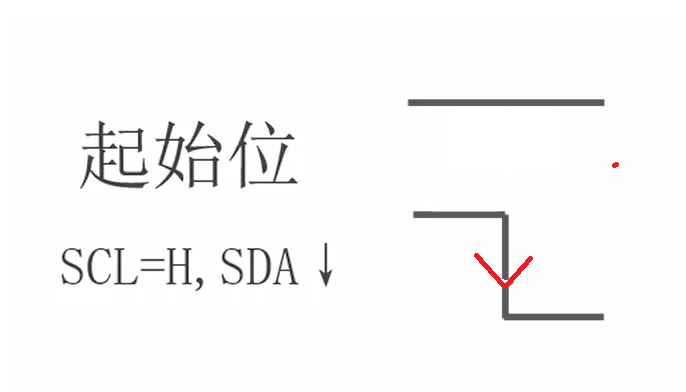

准备：SDA、SCL 线接好上拉电阻，主机和从机通电就绪，总线空闲时两线均为高电平启动：主机发起启动条件（SCL 高电平时，SDA 从高变低），告知从机通信开始寻址：主机发送 7 位从机地址 + 1 位读写方向（0 = 写、1 = 读），等待从机应答应答：从机地址匹配则拉低 SDA 发应答（ACK），不匹配则无应答，主机需终止通信传数据： 停止：主机发起停止条件（SCL 高电平时，SDA 从低变高），通信结束，总线回归空闲I2C协议的数据格式

数据帧（8 位 / 字节，可多字节）

应答位（ACK/NACK，1 位，每帧后必带）

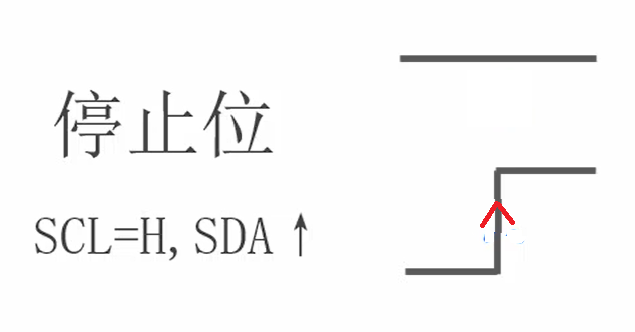

停止条件：SCL 高电平时，SDA 从低→高（标志数据传输结束）

例子

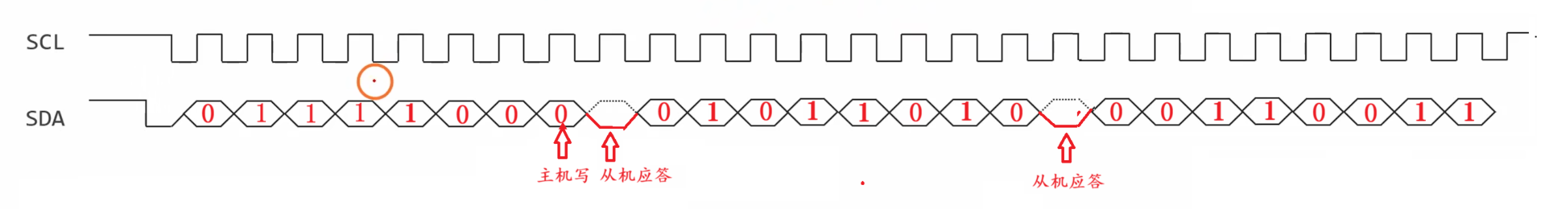

假设从机地址时0x78，现在使用主机向从机写素材0x5a与0x33,SCL与SDA的时序图如下：
